Инструкция BAOFENG Серия UV-9R, UV-9R Plus, UV-9R Pro, UV-XR Как заряжать, Обзор Baofeng UV-9R

Руководство пользователя BAOFENG Серия UV-9R, UV-9R Plus, UV-9R Pro, UV-XR.

Радиостанция BAOFENG UV-9R проста в использовании и обеспечит Вас безопасной, оперативной и надёжной связью.

Обратите внимание.

При программировании радиостанции начните со считывания данных заводских настроек из радиостанции, а затем редактируйте эти данные в соответствии со своей задачей. Полученную конфигурацию запишите обратно в радиостанцию. В противном случае могут возникнуть ошибки.

Вы можете использовать кабель для программирования с ПК для программирования разрешенной частоты, полосы пропускания, мощности и т. д.

В РФ разрешены для безлицензионного использования диапазоны LPD и PMR.

Информация о безопасности.

Следующие меры предосторожности должны соблюдаться при работе, обслуживании и ремонте данного устройства.

Ремонт и техническое облсуживание рации Baofeng UV-9R должно производится квалифицированным персоналом в специализированном сервисе.
Не вносите изменения в конструкцию радиостанции!
Выключайте радиостанцию перед тем, как войти в зону нахождения взрывоопасных и легковоспламеняющихся веществ.
Не используйте рации с поврежденной антенной. При прикосновении поврежденной антенны к частям тела велика вероятность получения ожога.
Не заряжайте аккумуляторную батарею в зоне нахождения взрывоопасных и легковоспламеняющихся веществ.
Во избежание создания электромагнитных помех или проблем совместимости выключайте радиостанцию в тех местах, где это требуется.
Выключайте радиостанцию перед посадкой в самолет. Любое использование радиостанции должно соответствовать правилам авиакомпании.
Выключайте радиостанцию перед попаданием в зону проведения взрывных работ.
Для автомобилей с подушками безопасности: не размещайте рации Baofeng UV-9R в зоне срабатывания подушек безопасности или непосредственно на их крышках.
Не подвергайте радиостанцию воздействию прямых солнечных лучей, не оставляйте вблизи источника тепла.
При ведении передачи с помощью радиостанции держите ее вертикально на расстоянии 3–4 см от лица. Держите антенну на расстоянии минимум 4 см от вашего тела.
Замечания по эксплуатации.

Для передачи (разговора) нажмите кнопку «Нажми и говори» (PTT). Для приема вызовов отпустите кнопку [PTT].
При ношении на теле всегда размещайте радиостанцию в держателе, чехле, футляре или используйте подходящий для этого изделия зажим.
Меры предосторожности для портативных радиостанций.

Не используйте изделие в местах, содержащих топливо, химикаты, взрывоопасную среду и другие легковоспламеняющиеся или взрывоопасные материалы. В таком месте допускается использование только сертифицированной модели с взрывозащитой, но любые попытки ее сборки или разборки строго запрещены.
Не используйте изделие вблизи или в зоне взрывных работ.
Не используйте изделие рядом с медицинским или электронным оборудованием, уязвимым для радиочастотных сигналов.
Не держите изделие во время вождения.
Не используйте изделие в местах, где полностью запрещено использование оборудования беспроводной связи.
Эксплуатационные запреты.

Не используйте никакие неразрешенные или поврежденные аксессуары.
Не держите продукт на высокой громкости в течение длительного времени.
Для автомобилей с подушкой безопасности не размещайте изделие в зоне над подушкой безопасности или в зоне раскрытия подушки безопасности.
Храните изделие и его аксессуары в недоступном для детей и домашних животных месте.
Используйте изделие в указанном диапазоне температур.
Непрерывная передача в течение длительного времени может привести к накоплению тепла внутри изделия. В этом случае, пожалуйста, держите его в надлежащем месте для охлаждения.
Меры предосторожности при зарядке аккумуляторов.

Не заряжайте и не заменяйте батарею в местах, содержащих топливо, химикаты, взрывоопасную атмосферу и другие легковоспламеняющиеся или взрывоопасные материалы.
Не заряжайте влажный аккумулятор. Пожалуйста, высушите его мягкой и чистой тканью перед зарядкой.
Не заряжайте аккумулятор, если он деформируется, протекает или перегревается.
Не заряжайте аккумулятор неавторизованным зарядным устройством.
Перезарядка всегда запрещена, так как это может сократить срок службы вашей батареи.
Инструкции по техническому обслуживанию.

Чтобы аккумулятор работал нормально или продлевал срок его службы, обязательно соблюдайте следующие инструкции:

Скопление пыли на зарядном разъеме может помешать нормальной зарядке. Пожалуйста, используйте чистую и сухую ткань, чтобы протирать его на регулярной основе.
Рекомендуется заряжать аккумулятор при температуре 5°С~40°С. Нарушение указанного ограничения может привести к сокращению срока службы батареи или даже к ее протечке.
Чтобы зарядить аккумулятор, прикрепленный к изделию, выключите рацию, чтобы обеспечить полный заряд.
Не извлекайте аккумулятор и не отсоединяйте шнур питания во время зарядки, чтобы обеспечить плавный и непрерывный процесс зарядки.
Не бросайте батарею в огонь.
Не подвергайте батарею воздействию прямых солнечных лучей в течение длительного времени и не размещайте ее вблизи других источников тепла.
Не сжимайте и не протыкайте аккумулятор, а также не разбирайте его.
Основные характеристики.

Отображаемые диапазоны VHF и UHF и название канала
Режимы работы: ДМВ/УКВ, ДМВ/ДМВ, УКВ/УКВ
Выходная мощность: 5 Вт
До 128 каналов памяти
50 тонов CTCSS и 210 кодов DCS
Тон 1750 Гц для ретрансляторов
Экстренная функция SOS
ЖК-дисплей с подсветкой, регулируемой в 3 цветах
Функции VOX, Scan, Dual Watch
328 разъем для аксессуаров Motorola
Разнос каналов: 25 кГц/12,5 кГц
Выбор канала или частотного режима
TOT (таймер ожидания)
Функция DTMF
Функция реверса
Функция будильника
Кодовый шумоподавитель CTCSS и DCS
Установка и сохранение названий каналов
Функция блокировки занятого канала (BCL)
Выбор высокой/низкой мощности
Шаг частоты: 2,5/5/6,25/10/12,5/25 кГц
Сдвиг частоты (регулируемый): 0–69,990 МГц
Сдвиг репитера
Регулировка шумоподавления на 9 уровнях
VOICE: голосовая индикация выбранной функции
Блокировка клавиатуры
Энергосбережение
Литий-ионный аккумулятор емкостью 4800 мАч
Сертификат IP57
Зарядка батареи.

Зарядка аккумуляторной батареи.

Зарядите литий-ионный аккумулятор перед использованием. Зарядка аккумуляторной батареи в первый раз после покупки или длительное хранение (более 2 месяцев) может не привести к нормальной максимальной рабочей емкости аккумуляторной батареи.

Наилучшая работа потребует полной зарядки/разрядки аккумулятора два или три раза, прежде чем рабочая емкость достигнет наилучших показателей.

Срок службы аккумуляторной батареи может быть исчерпан, когда время ее работы уменьшается, даже если она была полностью и правильно заряжена. В этом случае замените батарейный блок.

Будьте осторожны с литий-ионным аккумулятором.

а. Не закорачивайте клеммы аккумулятора и не бросайте аккумулятор в огонь. Никогда не пытайтесь снять корпус с аккумуляторной батареи.

б. Температура окружающей среды должна быть в пределах 5°С-40°С (40°F - 105°F) во время зарядки аккумулятора. Зарядка за пределами этого диапазона может привести к неполной зарядке аккумулятора.

в. Пожалуйста, выключите радио перед тем, как вставить его в зарядное устройство. В противном случае это может помешать правильной зарядке.

г. Чтобы не мешать циклу зарядки, не отключайте питание и не извлекайте аккумулятор во время зарядки, пока не загорится зеленый индикатор.

д. Не перезаряжайте аккумулятор, если он полностью заряжен. Это может сократить срок службы аккумуляторной батареи или повредить аккумуляторную батарею.

е. Не заряжайте аккумулятор или радио, если они влажные. Высушите его перед зарядкой, чтобы избежать повреждений.

(!) ПРЕДУПРЕЖДЕНИЕ!

Когда ключи, декоративная цепочка или другие электрические металлы соприкасаются с клеммой аккумулятора, аккумулятор может повредиться.

Будьте осторожны при переноске и использовании батареи. Не забудьте поместить аккумулятор или радиостанцию в изолированный контейнер. Не помещайте его в металлический контейнер.

Как заряжать.

а. Подключите адаптер переменного тока к розетке переменного тока, а затем подключите кабель адаптера переменного тока к разъему постоянного тока, расположенному на задней панели зарядного устройства. Индикатор мигает оранжевым цветом, после чего аккумулятор готов к зарядке.

б. Подключите аккумулятор или радио к зарядному устройству. Убедитесь, что клеммы аккумулятора хорошо соприкасаются с клеммами зарядки. Световой индикатор светится красным - начинается зарядка.

в. Для полной зарядки аккумулятора требуется примерно 2-5 часов. Когда индикатор загорится зеленым, зарядка завершена.

Выньте аккумулятор или радиоблок с аккумулятором из гнезда ЗУ.

При зарядке радиостанции (с аккумулятором) индикаторная лампа не загорается зеленым цветом, показывая состояние полной зарядки, если радиостанция включена. Только когда радио выключено, лампа показывает нормальную работу. Радиостанция потребляет энергию при включении, и зарядное устройство не может определить правильное напряжение батареи, когда батарея полностью заряжена. Таким образом, зарядное устройство будет заряжать аккумулятор в режиме постоянного напряжения и не сможет правильно указать, когда аккумулятор полностью заряжен.

Светодиодный индикатор ЗУ.

Цвет светодиода на зарядном устройстве отображает процесс зарядки:

Статус зарядки - цвет индикации

Ожидание (без нагрузки) - зеленый и красный мигают попеременно;

Зарядка - красный горит постоянно;

Полностью заряжен - зеленый горит постоянно;

Ошибка - красный быстро мигает в течение длительного времени.

Ошибка означает, что аккумулятор слишком горячий, короткое замыкание аккумулятора или короткое замыкание зарядного устройства.

Как хранить аккумулятор.

а. Если аккумулятор необходимо хранить длительное время, держите его разряженным на 80%.

б. Он должен храниться при низкой температуре и в сухой среде.

в. Держите его подальше от горячих мест и прямых солнечных лучей.

Не замыкайте клеммы аккумулятора.
Никогда не пытайтесь снять корпус с аккумуляторной батареи.
Никогда не храните аккумулятор в небезопасном месте, так как короткое замыкание может привести к взрыву.
Не помещайте аккумулятор в горячую среду и не бросайте его в огонь, так как это может привести к взрыву.
Установка аксессуаров.

Перед тем, как радио будет готово к использованию, нам необходимо прикрепить антенну и аккумулятор, а также зарядить аккумулятор.

Установка/снятие антенны.

а. Установка антенны: Вкрутите антенну в разъем на верхней части трансивера, удерживая антенну за основание и поворачивая ее по часовой стрелке до упора.

б. Снятие антенны: поверните антенну против часовой стрелки, чтобы снять ее.

Установка клипсы для ношения радиостанции на ремне.

При необходимости, установите клипсу для ношения радиостанции на ремне на заднюю часть корпуса с помощью двух винтов, входящих в комплект, как показано на изображении.

а. Установите фиксирующую головку: установите фиксирующую головку зажима для ремня в прорезь на задней панели рации и затяните винты.

б. Вставьте зажим для ремня: Сдвиньте неподвижную головку клипсы вдоль направляющей вращающегося заднего зажима, пока не услышите щелчок.

в. Снимите зажим для ремня: используйте подходящий инструмент, чтобы нажать на фиксатор вверх, пока он не освободится, а затем нажмите на зажим для ремня большим пальцем, пока зажим для ремня не будет удален.

Не используйте клей для фиксации винтов крепления. Растворители, содержащиеся в клее, могут повредить корпус батареи.

Установка аккумуляторной батареи.

Перед подсоединением или извлечением аккумулятора убедитесь, что радиостанция выключена, повернув ручку питания/громкости до упора против часовой стрелки.

Вставьте два выступа на передней панели аккумулятора в пазы в нижней части радиостанции, а затем прижмите заднюю часть аккумулятора к радиостанции, пока не услышите щелчок.

Извлечение аккумулятора.

Выключите радио. Затем поднимите нажимную кнопку батареи на конце батареи в направлении, указанном стрелкой, чтобы отсоединить заднюю часть батареи от корпуса приемо-передатчика и вынуть батарею назад.

Установка дополнительного динамика/микрофона (опционально).

а. С помощью отвертки с плоским жалом отвинтите винт на нижнем конце крышки против часовой стрелки, чтобы снять крышку гарнитуры.

б. Вставьте выступающую часть нижнего конца гарнитуры в прорезь, указанную стрелкой на рисунке ниже, а затем совместите гайку на верхнем конце гарнитуры с соответствующим резьбовым отверстием приемопередатчика и вращайте ее по часовой стрелке до тех пор, пока она не будет затянута.

(!) ПРИМЕЧАНИЕ: Пожалуйста, правильно устанавливайте аксессуары, в противном случае это может повлиять на водонепроницаемость данного изделия.

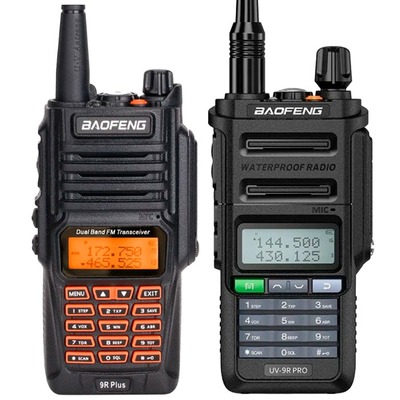

Обзор радиостанции Baofeng UV-9R.

Внешний вид и органы управления трансивером

Антенна
Светодиод: передача (красный), прием (зеленый)
Фонарик
SOS: если вы будете удерживать ее нажатой в течение 5 секунд, вы услышите сигнал тревоги, и радио перейдет в режим тревоги.
Питание/переключатель/регулятор громкости: поверните, чтобы включить/выключить радио и отрегулировать громкость.
Динамик
Микрофон
ЖК-дисплей
ВЫХОД: нажмите, чтобы выйти из меню и функций. A/B (появляется на дисплее): нажмите, чтобы выбрать нужную частоту (VHF или UHF) на основном или дополнительном дисплее.
#: Блокировка клавиатуры. Длительное нажатие: клавиатура будет заблокирована. Короткое нажатие: выбор высокой или низкой мощности
Кнопка передачи PTT
SK1: Нажмите, чтобы активировать FM-радио
SK2: Длительное нажатие: для активации функции монитора. Короткое нажатие: включает фонарик. Нажмите еще раз, чтобы включить свет.
▲ / ▼ клавиши: для выбора функций/меню
МЕНЮ: вход в функции МЕНЮ и подтверждение выбора. В выключенном состоянии нажмите и удерживайте эту клавишу, чтобы включить радиостанцию, что позволяет переключаться между режимом частоты или режимом канала.
16.*СКАН: Обратная частота/СКАН. Нажмите, чтобы активировать обратную частоту; удерживайте ее нажатой, чтобы активировать функцию СКАНИРОВАНИЯ

MIC/SP: разъемы для внешнего динамика/микрофона
Литий-ионный аккумулятор емкостью 1800 мАч
Защелка аккумулятора


ЖК-дисплей радиостанции Baofeng UV-9R.

Эти символы показывают, что вы установили DCS или же CTCSS код в TX или RX. В режиме TX он появляется во время передачи, а в режиме RX он также отображается в состоянии ожидания.
Уровень принимаемого сигнала
Выбор низкой мощности
Эта буква отображается, когда функция Dual Watch (сканирование двух частот) активна
VOX (активация голосом) функция включена. 6. Появляется, когда положительный сдвиг частоты активирован
Появляется, когда отрицательный сдвиг частоты включен
Реверс-частота
Узкая полоса пропускания: Н = узкий. Когда активирована широкая (W) полоса пропускания, значок не отображается
Этот значок указывает на блокировку клавиатуры. Чтобы разблокировать ее, нажмите[#]
Индикатор уровня заряда батареи. Когда батарея почти разряжена, значок начинает мигать, и передача блокируется. Необходимо зарядить АКБ рации
Указывает номер канала, который вы сохранили
Когда радиостанция включена в режиме приема, этот значок отображается
В зависимости от настройки, он покажет используемую частоту, название канала, настройки меню и т.д
Указывает VFO в использовании и текущее меню или настройку функции. Этот значок отображается рядом с используемым диапазоном или настройками меню
Индикатор уровня заряда батареи.

Когда батарея разряжена, радио начнет периодически издавать звуковой сигнал, а также мигать подсветкой дисплея, и когда голосовые подсказки включены, будет слышно объявление «Низкое напряжение», указывающее на то, что вам необходимо заменить аккумулятор или поставить радиостанцию в зарядное устройство.

Индикатор состояния приемопередатчика

Светодиод состояния имеет очень простую логику работы:

Постоянный красный - Передача

Постоянный зеленый - Прием



Управление основной клавиатурой.

[Кнопка SOS]: Нажмите ее в течение длительного времени, вы активируете функцию будильника. Нажмите еще раз, чтобы отключить эту функцию.
[SK1] клавиша: Кратковременно нажмите ее, чтобы включить FM-радио. Нажмите ее еще раз, чтобы выключить.
[SK2] клавиша: Нажмите ее на короткое время, чтобы зажечь фонарик. Если вы снова нажмете эту кнопку, фонарь загорится в режиме стробоскопа. Нажмите [SK2] в третий раз, чтобы выключить фонарик. Для активации функции «Монитор» нажмите и удерживайте кнопку [SK2].
[МЕНЮ] клавиша: используется для активации МЕНЮ, выбора каждого пункта МЕНЮ и подтверждения параметра. В выключенном состоянии нажмите и удерживайте эту кнопку, чтобы включить радиостанцию, что позволяет переключаться между режимом частоты (VFO) или режимом памяти (MR).
Для сохранения частот в память каналов вы должны находиться в режиме частоты (VFO). Режим памяти иногда также называют режимом канала.

[▲] клавиша: нажмите ее более чем на 2 секунды, канал и частота будут быстро увеличиваться;
в режиме SCAN нажмите этот элемент управления, чтобы переместить сканирование вверх.

[▼] клавиша: удерживайте ее нажатой более 2 секунд, канал и частота будут быстро уменьшаться;
в режиме SCAN нажмите этот элемент управления, чтобы переместить сканирование вниз.

[ВЫХОД] клавиша: нажмите, чтобы выйти из меню и функций. A/B (появляется на дисплее): нажмите, чтобы выбрать нужную частоту (VHF или UHF) на основном или дополнительном дисплее. При прослушивании радиовещания FM [ВЫХОД] клавиша переключается на диапазон 76-108 МГц.
Цифровая клавиатура
С помощью этих клавиш вы можете вводить информацию или ваш выбор на радиостанци. В режиме передачи нажмите цифровые клавиши, чтобы отправить соответствующий код DTMF.

*SCAN: Кратковременное нажатие кнопки включает функцию реверса (направления) сканирования. При прослушивании FM-вещания кратковременное нажатие запустит сканирование. Сканирование в широковещательном FM остановится, как только будет найдена активная станция, независимо от метода возобновления работы сканера. Чтобы включить сканер, нажмите и удерживайте [*SCAN] клавишу примерно на две секунды.
[0SQL]: Baofeng UV-9R оснащен измерителем напряжения батареи, который показывает текущее напряжение батареи на дисплее. Чтобы увидеть отображаемое напряжение, нажмите и удерживайте клавишу [0SQL] нажатой две секунды. • # ключ: Если коротко нажать кнопку [# ключ] вы переключите уровень выходной мощности передатчика (высокий/средний/низкий -High /Middle /Low). Если вы нажмете эту кнопку более чем на 2 секунды, вы заблокируете/разблокируете клавиатуру.
ОСНОВНЫЕ ОПЕРАЦИИ.

Включение радиостанции Baofeng UV-9R

Включение устройства
Чтобы включить устройство, просто поверните ручку питание/регулятор громкости по часовой стрелке, пока не услышите щелчок. Если ваша радиостанция включается правильно, примерно через одну секунду должен раздаться двойной звуковой сигнал, а на дисплее появится сообщение или ЖК-дисплей начнет мигать в зависимости от настроек примерно на одну секунду. Затем он отобразит частоту или канал. Если голосовая подсказка включена, голос объявит «режим частоты» или «режим канала».

Выключение устройства
Повернуть ручку питание/регулятор против часовой стрелки до упора, пока не услышите щелчок. Устройство выключено.

Регулировка громкости

Чтобы увеличить громкость, поверните ручку громкости/питания по часовой стрелке. Чтобы уменьшить громкость, поверните ручку громкости/питания против часовой стрелки. Будьте осторожны, не поверните его слишком далеко, так как вы можете нечаянно выключить радио.

Звонок

(!) ПРИМЕЧАНИЕ: Нажмите клавишу [EXIT], чтобы переключить основной канал на другой канал, если на дисплее отображаются 2 канала. В выключенном состоянии нажмите и удерживайте клавишу [MENU], чтобы включить радио; он будет переключаться между режимом частоты или режимом канала.

Вызов в режиме канала: после выбора канала удерживайте [PTT] клавишу, чтобы инициировать вызов на текущий канал. Говорите в микрофон нормальным тоном. Инициировать вызов, красный светодиод горит.
Вызов в частотном режиме: выключенное состояние, удерживайте нажатой [МЕНЮ], чтобы открыть радио, переключение в частотный режим, разрешенный диапазон частот, нажмите кнопку [PTT], вызов текущего канала. Говорите в микрофон нормальным голосом. Инициировать вызов, красный светодиод горит.
Принять вызов: когда вы отпускаете кнопку [PTT], радиостанция переходит в режим приема без каких-либо дополнительных действий. При поступлении вызова горит зеленый светодиод.
(!) ПРИМЕЧАНИЕ. Чтобы обеспечить наилучшую громкость приема, держите расстояние между микрофоном и ртом во время передача от 2,5 см до 5 см.

Выбор канала

Существует два режима работы: режим частоты (VFO) и режим канала или памяти (MR).

Для повседневного использования режим канала (MR) будет намного более практичным, чем режим частоты (VFO). Тем не менее, режим частоты (VFO) очень удобен для экспериментов в полевых условиях. Частотный режим (VFO) также используется для программирования каналов в памяти.

В режиме канала (MR) вы можете перемещаться вверх и вниз по каналу с помощью клавиш ▲ / ▼. В конечном счете, какой режим вы в конечном итоге будете использовать, будет полностью зависеть от вашего варианта использования.

Режим частоты (VFO)

В режиме частоты (VFO) вы можете перемещаться вверх и вниз по диапазону, используя клавиши ▲ / ▼. Каждое нажатие будет увеличивать или уменьшать вашу частоту в соответствии с шагом частоты, на который вы установили трансивер. Вы также можете вводить частоты непосредственно с цифровой клавиатуры с точностью до килогерца.

В следующем примере предполагается использование шага частоты 12,5 кГц.

Пример. Ввод частоты 432,6125 МГц на дисплей "А"

а. Выключенное состояние, удерживайте кнопку [МЕНЮ], чтобы открыть радио, переключение в режим частоты (VFO).

б. Нажмите [ВЫХОД] пока значок ▲ не появится рядом с верхним дисплеем.

в. Введите [4][3][2][6][1][2][5] на цифровой клавиатуре.

(!) ПРЕДУПРЕЖДЕНИЕ!

Тот факт, что вы можете запрограммировать канал, не означает, что вы автоматически имеете право использовать эту частоту. Передача на частотах, на которых вы не имеете права работать, является незаконной и в большинстве юрисдикций является серьезным нарушением.

Канальный (MR) режим

Использование режима канала (MR) зависит от фактического программирования некоторых каналов для использования. Как только вы запрограммируете и подготовите каналы, вы можете использовать клавиши ▲ / ▼ для перехода между каналами.

РАСШИРЕННЫЕ ВОЗМОЖНОСТИ

Сканирование частоты

Эта функция позволяет сканировать частоты.

а. В частотном режиме удерживайте клавишу [*СКАН] более 2 секунд. Радио начнет сканирование частоты в соответствии с установленным шагом частоты.

б. Вы можете изменить направление сканирования с помощью клавиш ▲ / ▼.

в. Нажмите любую клавишу, чтобы остановить сканирование.

(!) Примечание: режим сканирования см. в меню №18.

Сканирование каналов

Эта функция позволяет сканировать каналы.

а. В режиме каналов нажмите и удерживайте клавишу [*СКАН] более 2 секунд. Радио начнет сканирование в соответствии с выбранными вами каналами.

б. Вы можете изменить направление сканирования с помощью клавиш ▲ / ▼.

в. Нажмите любую клавишу, чтобы остановить сканирование.

Поиск кода CTCSS/DCS

С помощью этой функции вы можете искать и сохранять код CTCSS/DCS, используемый другими радиостанциями.

Процедура:

а. В частотном режиме нажмите [МЕНЮ]+[1][1].

б. Нажмите кнопку [МЕНЮ] снова. в. Нажмите кнопку [*SCAN]; Символы "CT" будут мигать на дисплее.

г. Когда другая радиостанция ведет передачу, на дисплее будет отображаться код CTCSS/DCS.

д. После поиска кода CTCSS радио подаст звуковой сигнал и прекратит сканирование.

е. После настройки нажмите кнопку [МЕНЮ] для подтверждения и сохранения или нажмите кнопку [PTT] или же [ВЫХОД] для возврата в режим ожидания.

(!) ПРИМЕЧАНИЕ 1: Сканирование DCS имеет ту же процедуру, что и код CTCSS, но вы должны выбрать MENU+10, чтобы начать сканирование.

ПРИМЕЧАНИЕ 2: Если CTCSS не нашел код, вы можете выполнить поиск в режиме DCS.

Курсор ▲ / ▼ Преобразование (А/Б)

Нажмите кнопку [ВЫХОД] для перемещения курсора вверх и вниз. Затем вы можете изменить или подтвердить параметры, указанные курсором.

(!) Важно 1: Baofeng UV-9R имеет функцию двухчастотного дисплея. В частотном режиме вы увидите на дисплее две разные частоты приема и передачи; в то время как в режиме канала будут отображаться два разных канала.

Важно 2: В режиме частоты или канала нажмите кнопку [ВЫХОД] для переключения между основным каналом A и подканалом B

▲ на дисплее показывает, на каком канале (основном канале A или подканале B) вы работаете.

▼ отображается рядом с каналом.

Быстрый выбор высокой/низкой мощности

В режиме канала нажмите кнопку [#] для переключения между высокой/низкой мощностью.

Блокировка клавиатуры

Эта функция блокирует клавиатуру, чтобы предотвратить случайное нажатие элементов управления. Чтобы разблокировать клавиатуру, нажмите[#]более 2 секунд.

FM-радио (FM)

Диапазон частот для прослушивания радио составляет 76-108 МГц МГц. При прослушивании радиовещания FM нажмите [ВЫХОД] для переключения на диапазон 76-108 МГц.

а. В режиме частоты или канала нажмите [СК1], чтобы включить FM радио.

б. Выберите желаемую радиочастоту с помощью клавиш ▲ / ▼ или введите частоту. Или же нажмите [* СКАН] для автоматического поиска радиостанции.

в. Нажимать [СК1] для выхода из режима FM-радио.

(!) Примечание: пока вы слушаете радио, радиостанция автоматически переключится на частоту или канал приема сигнала A/B в случае если там появится полезный сигнал (передача другого корреспондента). Рация переключится с режима FM на частоту или режим канала для нормальной передачи и приема. Когда сигнал передачи другой рации исчезнет, радио автоматически снова переключится в режим FM-радио.

Фонарик

Эта функция очень полезна для ночного освещения. Для включения нажмите MON; нажмите еще раз, вспышка будет мигать; нажмите еще раз: фонарь выключится.

TX 1000 Гц, 1450 Гц, 1750 Гц, 2100 Гц репитерный тон

Нажмите кнопку [PTT] + [SOS] для отправки тонального сигнала ретранслятора 1750 Гц. Эта функция полезна для связи через ретрансляторы.

Если на радиостанции включена блокировка клавиатуры, вы все равно можете посылать тональный сигнал 1750 Гц обычным способом, не разблокируя радиостанцию.

Ручное программирование (память каналов)

Каналы памяти — это простой способ сохранить часто используемые частоты, чтобы их можно было легко восстановить позже. Baofeng UV-9R PRO имеет 128 каналов памяти, каждый из которых может хранить: частоты приема и передачи, мощность передачи, информацию о групповой сигнализации, полосу пропускания, настройки ANI/PTT-ID и шестизначный буквенно-цифровой идентификатор или имя канала.

Частотный режим и режим канала

В выключенном состоянии нажмите и удерживайте клавишу [MENU], чтобы включить радио; Это позволит переключаться между режимом отображения частоты или режимом канала.

Эти два режима имеют разные функции, и их часто путают.

Частотный режим (VFO): Используется для временного присвоения частоты, например, тестовой частоты или быстрого программирования на месте, если это разрешено.

Режим канала (MR): Используется для выбора предварительно запрограммированных каналов.

Пример 1. Программирование смещения повторителя канала с помощью тона CTCSS

ПРИМЕР

Новая память в канале 10: RX = 432 000 МГц.

TX = 437,000 МГц (это (+ 5) смещение)

TX CTCSS тон 123,0

а. Выключите радио.

б. Удерживайте нажатой клавишу [MENU], чтобы открыть радио, переключившись в частотный режим. Номер канала справа исчезнет.

в. [МЕНЮ] [2][8] [МЕНЮ] [1] [0] [МЕНЮ] [ВЫХОД] Удаляет предыдущие данные в канале (пример 10)

г. [МЕНЮ] [1][3] [МЕНЮ] 123,0 [МЕНЮ] [ВЫХОД] Выбирает желаемый тон кодирования TX

д. Введите частоту приема (Бывший. 432000)

е. [МЕНЮ] [2][7] [МЕНЮ] [1][0] [МЕНЮ] Введите желаемый канал (например 10)

-->>[ВЫХОД] Частота приема RX добавлена

ж. Введите частоту передачи (пример.437000) з. [МЕНЮ] [2][7] [МЕНЮ] [1][0] [МЕНЮ] Введите тот же канал (например 10)

-->> [ВЫХОД] Частота передачи TX добавлена

и. В выключенном состоянии нажмите и удерживайте [МЕНЮ], включите радио, вернуться в режим MR, и номер канала снова появится.

Пример 2. Программирование симплексного канала с тоном CTCSS

ПРИМЕР

Новая память в канале 10:

RX =436000 МГц

TX CTCSS тон 123.0

а. Перейдите из меню в меню, нажав кнопку [ВЫХОД].

б. В выключенном состоянии, удерживайте нажатой кнопку [МЕНЮ], включите рацию, чтобы вернуться в частотный режим. Номер канала справа исчезнет.

в. [МЕНЮ] [2][8] [МЕНЮ] [1] [0] [МЕНЮ] [ВЫХОД] Удаляет предыдущие данные в канале (например 10)

г. [МЕНЮ] [1][3] [МЕНЮ] 123.0 [МЕНЮ] [ВЫХОД] Выберите нужный тон кодирования TX (например 123 CTCSS) -->> Используйте кнопку [ВЫХОД] для выбора верхнего дисплея

д. Введите частоту приема RX (например 436000)

е. [МЕНЮ] [2][7] [МЕНЮ] [1][0] [МЕНЮ] Введите нужный канал (например 10)

-->> [ВЫХОД] Канал добавлен

ж. В выключенном состоянии нажмите и удерживайте [МЕНЮ], чтобы включить радио и вернуться в режим MR, и номер канала снова появится.

Программирование для работы с ретранслятором

Следующие инструкции предполагают, что вы знаете, какие частоты передачи и приема использует ваш ретранслятор, и что вы имеете право на его использование.

а. Выключите радио. Нажмите и удерживайте кнопку [МЕНЮ] для включения радио и возврата на частоту (режим VFO). Номер канала справа исчезнет.

б. Используйте цифровую клавиатуру, чтобы ввести выходную (вашу приемную) частоту ретранслятора.

в. Нажмите [МЕНЮ] для входа в меню.

г. Ведите [2][6] на цифровой клавиатуре, чтобы перейти к смещению частоты.

д. Нажмите [МЕНЮ] для подтверждения выбора.

е. Используйте цифровую клавиатуру, чтобы ввести указанное смещение частоты. Подробности см. в разделе «26 OFFSET – Величина сдвига частоты».

ж. Нажмите [МЕНЮ] для подтверждения и сохранения.

з. Ведите [2][5] на цифровой клавиатуре, чтобы перейти к направлению смещения.

и. Используйте ▲ / ▼ клавиши для выбора + (положительное) или - (отрицательное) смещение.

к. Нажмите [МЕНЮ] для подтверждения и сохранения.

л. Опционально:

а) Сохраните в памяти, подробности см. в разделе «Ручное программирование».

б) Настройте CTCSS; подробности см. в разделе «CTCSS».

м. Нажмите [ВЫХОД] для выхода из меню. Если все прошло хорошо, вы сможете провести тестовую радиосвязь через репитер.

(!) ПРИМЕЧАНИЕ:

Если у вас возникли проблемы с подключением к ретранслятору, проверьте настройки и/или повторите процедуру. Некоторые ретрансляторы любительского радио (особенно в Европе) используют тональный пакет 1750 Гц, чтобы открыть ретранслятор. Чтобы увидеть, как это делается с помощью Baofeng P52UV, см. раздел «Тоновые импульсы 1750 Гц».

Если вы по какой-то причине хотите вместо этого слушать входную частоту репитера, нажмите кнопку [*СКАН], и вы поменяете местами частоты передачи и приема.

Это состояние отображается на ЖК-дисплее буквой R в верхнем ряду, рядом с символами "+" и "-" для направления смещения.

РАБОТА С СИСТЕМОЙ МЕНЮ

Полную информацию о доступных пунктах меню и параметрах см. Приложение C. Работа с контекстным меню.

(!) Примечание: в канальном режиме настройка следующих функций невозможна: тоны CTCSS/DCS, широкая/узкая полоса пропускания, PTT-ID, блокировка занятого канала, редактирование имени канала.

Основное использование

Использование меню с помощью клавиш со стрелками

а. Нажмите [МЕНЮ] для входа в меню.

б. Используйте ▲ / ▼ клавиши для перехода между пунктами меню.

в. Найдя нужный пункт меню, нажмите [МЕНЮ] еще раз, чтобы выбрать этот пункт меню.

г. Используйте ▲ / ▼ клавиши для выбора нужного параметра.

д. Когда вы выбрали параметр, который хотите установить для данного пункта меню;

а) Для подтверждения выбора нажмите [МЕНЮ] и это сохранит ваши настройки и вернет вас в главное меню.

б) Чтобы отменить изменения, нажмите [ВЫХОД] и он сбросит этот пункт меню и полностью выведет вас из меню.

е. Чтобы выйти из меню в любой момент, нажмите кнопку [ВЫХОД].

Использование ярлыков

Как вы могли заметить в "Приложение C. Операции с контекстным меню", каждый пункт меню имеет связанное с ним числовое значение. Эти номера могут использоваться для прямого доступа к любому пункту меню.

Параметры также имеют связанные с ними номера, см. "Приложение C. Операции с контекстным меню" для уточнения деталей.

Использование меню с ярлыками

а. Нажмите [МЕНЮ] для входа в меню.

б. С помощью цифровой клавиатуры введите номер пункта меню.

в. Для входа в пункт меню нажмите кнопку [МЕНЮ].

г. Для ввода желаемого параметра у вас есть две возможности:

а) Используйте клавиши со стрелками, как мы это делали в предыдущем разделе;

б) Используйте цифровую клавиатуру для ввода цифрового кода быстрого доступа.

д. Аналогично, как в предыдущем разделе;

а) Для подтверждения выбора нажмите [МЕНЮ] и это сохранит ваши настройки и вернет вас в главное меню.

б) Чтобы отменить изменения, нажмите [ВЫХОД] и он сбросит этот пункт меню и полностью выведет вас из меню.

е. Чтобы выйти из меню в любой момент, нажмите кнопку[ ВЫХОД].

ж. Во всех дальнейших примерах и процедурах в этом руководстве будут использоваться быстрые клавиши числового меню

Функции и операции

(1) Уровень шумоподавления (SQL) - МЕНЮ №0

Благодаря этой функции вы можете настроить шумоподавитель на 10 различных уровнях:

уровень 0: открытый шумоподавитель. С этой настройкой Baofeng UV-9R обнаружит все сигналы, в том числе самые слабые, но также будет принимать фоновый шум или нежелательные сигналы.
уровни 1-9: уровень 1 (самый низкий уровень шумоподавления), уровень 9 (самый высокий уровень шумоподавления).
Если шумоподавитель установлен на самый высокий уровень, радио будет принимать только самые сильные сигналы.

(2) Шаг частоты (STEP) - МЕНЮ №1

Эта функция позволяет выбрать желаемый шаг частоты.

Выбираемые шаги следующие: 2,5/5,0/6,25/10,0/12,5/20,0/25,0/50,0 кГц

(!) Примечание: в канальном режиме эту функцию нельзя изменить.

(3) Выходная мощность (TXP) - МЕНЮ №2

В этом МЕНЮ вы можете выбрать высокую/среднюю/низкую выходную мощность.

Низкая мощность ≤1 Вт; Средняя мощность ≤2 Вт; Высокая мощность≤ 5 Вт

(!) Примечание: выбор выходной мощности может улучшить качество связи, а низкая выходная мощность может уменьшить излучение и потерю емкости аккумулятора. Нажмите клавишу быстрого доступа «#» для переключения между высокой или низкой выходной мощностью.

Руководство пользователя BAOFENG Серия UV-9R, UV-9R Plus, UV-9R Pro, UV-XR.

Радиостанция BAOFENG UV-9R проста в использовании и обеспечит Вас безопасной, оперативной и надёжной связью.

Обратите внимание.

При программировании радиостанции начните со считывания данных заводских настроек из радиостанции, а затем редактируйте эти данные в соответствии со своей задачей. Полученную конфигурацию запишите обратно в радиостанцию. В противном случае могут возникнуть ошибки.

Вы можете использовать кабель для программирования с ПК для программирования разрешенной частоты, полосы пропускания, мощности и т. д.

В РФ разрешены для безлицензионного использования диапазоны LPD и PMR.

Информация о безопасности.

Следующие меры предосторожности должны соблюдаться при работе, обслуживании и ремонте данного устройства.

Ремонт и техническое облсуживание рации Baofeng UV-9R должно производится квалифицированным персоналом в специализированном сервисе.
Не вносите изменения в конструкцию радиостанции!
Выключайте радиостанцию перед тем, как войти в зону нахождения взрывоопасных и легковоспламеняющихся веществ.
Не используйте рации с поврежденной антенной. При прикосновении поврежденной антенны к частям тела велика вероятность получения ожога.
Не заряжайте аккумуляторную батарею в зоне нахождения взрывоопасных и легковоспламеняющихся веществ.
Во избежание создания электромагнитных помех или проблем совместимости выключайте радиостанцию в тех местах, где это требуется.
Выключайте радиостанцию перед посадкой в самолет. Любое использование радиостанции должно соответствовать правилам авиакомпании.
Выключайте радиостанцию перед попаданием в зону проведения взрывных работ.
Для автомобилей с подушками безопасности: не размещайте рации Baofeng UV-9R в зоне срабатывания подушек безопасности или непосредственно на их крышках.
Не подвергайте радиостанцию воздействию прямых солнечных лучей, не оставляйте вблизи источника тепла.
При ведении передачи с помощью радиостанции держите ее вертикально на расстоянии 3–4 см от лица. Держите антенну на расстоянии минимум 4 см от вашего тела.
Замечания по эксплуатации.

Для передачи (разговора) нажмите кнопку «Нажми и говори» (PTT). Для приема вызовов отпустите кнопку [PTT].
При ношении на теле всегда размещайте радиостанцию в держателе, чехле, футляре или используйте подходящий для этого изделия зажим.
Меры предосторожности для портативных радиостанций.

Не используйте изделие в местах, содержащих топливо, химикаты, взрывоопасную среду и другие легковоспламеняющиеся или взрывоопасные материалы. В таком месте допускается использование только сертифицированной модели с взрывозащитой, но любые попытки ее сборки или разборки строго запрещены.
Не используйте изделие вблизи или в зоне взрывных работ.
Не используйте изделие рядом с медицинским или электронным оборудованием, уязвимым для радиочастотных сигналов.
Не держите изделие во время вождения.
Не используйте изделие в местах, где полностью запрещено использование оборудования беспроводной связи.
Эксплуатационные запреты.

Не используйте никакие неразрешенные или поврежденные аксессуары.
Не держите продукт на высокой громкости в течение длительного времени.
Для автомобилей с подушкой безопасности не размещайте изделие в зоне над подушкой безопасности или в зоне раскрытия подушки безопасности.
Храните изделие и его аксессуары в недоступном для детей и домашних животных месте.
Используйте изделие в указанном диапазоне температур.
Непрерывная передача в течение длительного времени может привести к накоплению тепла внутри изделия. В этом случае, пожалуйста, держите его в надлежащем месте для охлаждения.
Меры предосторожности при зарядке аккумуляторов.

Не заряжайте и не заменяйте батарею в местах, содержащих топливо, химикаты, взрывоопасную атмосферу и другие легковоспламеняющиеся или взрывоопасные материалы.
Не заряжайте влажный аккумулятор. Пожалуйста, высушите его мягкой и чистой тканью перед зарядкой.
Не заряжайте аккумулятор, если он деформируется, протекает или перегревается.
Не заряжайте аккумулятор неавторизованным зарядным устройством.
Перезарядка всегда запрещена, так как это может сократить срок службы вашей батареи.
Инструкции по техническому обслуживанию.

Чтобы аккумулятор работал нормально или продлевал срок его службы, обязательно соблюдайте следующие инструкции:

Скопление пыли на зарядном разъеме может помешать нормальной зарядке. Пожалуйста, используйте чистую и сухую ткань, чтобы протирать его на регулярной основе.
Рекомендуется заряжать аккумулятор при температуре 5°С~40°С. Нарушение указанного ограничения может привести к сокращению срока службы батареи или даже к ее протечке.
Чтобы зарядить аккумулятор, прикрепленный к изделию, выключите рацию, чтобы обеспечить полный заряд.
Не извлекайте аккумулятор и не отсоединяйте шнур питания во время зарядки, чтобы обеспечить плавный и непрерывный процесс зарядки.
Не бросайте батарею в огонь.
Не подвергайте батарею воздействию прямых солнечных лучей в течение длительного времени и не размещайте ее вблизи других источников тепла.
Не сжимайте и не протыкайте аккумулятор, а также не разбирайте его.
Основные характеристики.

Отображаемые диапазоны VHF и UHF и название канала
Режимы работы: ДМВ/УКВ, ДМВ/ДМВ, УКВ/УКВ
Выходная мощность: 5 Вт
До 128 каналов памяти
50 тонов CTCSS и 210 кодов DCS
Тон 1750 Гц для ретрансляторов
Экстренная функция SOS
ЖК-дисплей с подсветкой, регулируемой в 3 цветах
Функции VOX, Scan, Dual Watch
328 разъем для аксессуаров Motorola
Разнос каналов: 25 кГц/12,5 кГц
Выбор канала или частотного режима
TOT (таймер ожидания)
Функция DTMF
Функция реверса
Функция будильника
Кодовый шумоподавитель CTCSS и DCS
Установка и сохранение названий каналов
Функция блокировки занятого канала (BCL)
Выбор высокой/низкой мощности
Шаг частоты: 2,5/5/6,25/10/12,5/25 кГц
Сдвиг частоты (регулируемый): 0–69,990 МГц
Сдвиг репитера
Регулировка шумоподавления на 9 уровнях
VOICE: голосовая индикация выбранной функции
Блокировка клавиатуры
Энергосбережение
Литий-ионный аккумулятор емкостью 4800 мАч
Сертификат IP57
Зарядка батареи.

Зарядка аккумуляторной батареи.

Зарядите литий-ионный аккумулятор перед использованием. Зарядка аккумуляторной батареи в первый раз после покупки или длительное хранение (более 2 месяцев) может не привести к нормальной максимальной рабочей емкости аккумуляторной батареи.

Наилучшая работа потребует полной зарядки/разрядки аккумулятора два или три раза, прежде чем рабочая емкость достигнет наилучших показателей.

Срок службы аккумуляторной батареи может быть исчерпан, когда время ее работы уменьшается, даже если она была полностью и правильно заряжена. В этом случае замените батарейный блок.

Будьте осторожны с литий-ионным аккумулятором.

а. Не закорачивайте клеммы аккумулятора и не бросайте аккумулятор в огонь. Никогда не пытайтесь снять корпус с аккумуляторной батареи.

б. Температура окружающей среды должна быть в пределах 5°С-40°С (40°F - 105°F) во время зарядки аккумулятора. Зарядка за пределами этого диапазона может привести к неполной зарядке аккумулятора.

в. Пожалуйста, выключите радио перед тем, как вставить его в зарядное устройство. В противном случае это может помешать правильной зарядке.

г. Чтобы не мешать циклу зарядки, не отключайте питание и не извлекайте аккумулятор во время зарядки, пока не загорится зеленый индикатор.

д. Не перезаряжайте аккумулятор, если он полностью заряжен. Это может сократить срок службы аккумуляторной батареи или повредить аккумуляторную батарею.

е. Не заряжайте аккумулятор или радио, если они влажные. Высушите его перед зарядкой, чтобы избежать повреждений.

(!) ПРЕДУПРЕЖДЕНИЕ!

Когда ключи, декоративная цепочка или другие электрические металлы соприкасаются с клеммой аккумулятора, аккумулятор может повредиться.

Будьте осторожны при переноске и использовании батареи. Не забудьте поместить аккумулятор или радиостанцию в изолированный контейнер. Не помещайте его в металлический контейнер.

Как заряжать.

а. Подключите адаптер переменного тока к розетке переменного тока, а затем подключите кабель адаптера переменного тока к разъему постоянного тока, расположенному на задней панели зарядного устройства. Индикатор мигает оранжевым цветом, после чего аккумулятор готов к зарядке.

б. Подключите аккумулятор или радио к зарядному устройству. Убедитесь, что клеммы аккумулятора хорошо соприкасаются с клеммами зарядки. Световой индикатор светится красным - начинается зарядка.

в. Для полной зарядки аккумулятора требуется примерно 2-5 часов. Когда индикатор загорится зеленым, зарядка завершена.

Выньте аккумулятор или радиоблок с аккумулятором из гнезда ЗУ.

При зарядке радиостанции (с аккумулятором) индикаторная лампа не загорается зеленым цветом, показывая состояние полной зарядки, если радиостанция включена. Только когда радио выключено, лампа показывает нормальную работу. Радиостанция потребляет энергию при включении, и зарядное устройство не может определить правильное напряжение батареи, когда батарея полностью заряжена. Таким образом, зарядное устройство будет заряжать аккумулятор в режиме постоянного напряжения и не сможет правильно указать, когда аккумулятор полностью заряжен.

Светодиодный индикатор ЗУ.

Цвет светодиода на зарядном устройстве отображает процесс зарядки:

Статус зарядки - цвет индикации

Ожидание (без нагрузки) - зеленый и красный мигают попеременно;

Зарядка - красный горит постоянно;

Полностью заряжен - зеленый горит постоянно;

Ошибка - красный быстро мигает в течение длительного времени.

Ошибка означает, что аккумулятор слишком горячий, короткое замыкание аккумулятора или короткое замыкание зарядного устройства.

Как хранить аккумулятор.

а. Если аккумулятор необходимо хранить длительное время, держите его разряженным на 80%.

б. Он должен храниться при низкой температуре и в сухой среде.

в. Держите его подальше от горячих мест и прямых солнечных лучей.

Не замыкайте клеммы аккумулятора.
Никогда не пытайтесь снять корпус с аккумуляторной батареи.
Никогда не храните аккумулятор в небезопасном месте, так как короткое замыкание может привести к взрыву.
Не помещайте аккумулятор в горячую среду и не бросайте его в огонь, так как это может привести к взрыву.
Установка аксессуаров.

Перед тем, как радио будет готово к использованию, нам необходимо прикрепить антенну и аккумулятор, а также зарядить аккумулятор.

Установка/снятие антенны.

а. Установка антенны: Вкрутите антенну в разъем на верхней части трансивера, удерживая антенну за основание и поворачивая ее по часовой стрелке до упора.

б. Снятие антенны: поверните антенну против часовой стрелки, чтобы снять ее.

Установка клипсы для ношения радиостанции на ремне.

При необходимости, установите клипсу для ношения радиостанции на ремне на заднюю часть корпуса с помощью двух винтов, входящих в комплект, как показано на изображении.

а. Установите фиксирующую головку: установите фиксирующую головку зажима для ремня в прорезь на задней панели рации и затяните винты.

б. Вставьте зажим для ремня: Сдвиньте неподвижную головку клипсы вдоль направляющей вращающегося заднего зажима, пока не услышите щелчок.

в. Снимите зажим для ремня: используйте подходящий инструмент, чтобы нажать на фиксатор вверх, пока он не освободится, а затем нажмите на зажим для ремня большим пальцем, пока зажим для ремня не будет удален.

Не используйте клей для фиксации винтов крепления. Растворители, содержащиеся в клее, могут повредить корпус батареи.

Установка аккумуляторной батареи.

Перед подсоединением или извлечением аккумулятора убедитесь, что радиостанция выключена, повернув ручку питания/громкости до упора против часовой стрелки.

Вставьте два выступа на передней панели аккумулятора в пазы в нижней части радиостанции, а затем прижмите заднюю часть аккумулятора к радиостанции, пока не услышите щелчок.

Извлечение аккумулятора.

Выключите радио. Затем поднимите нажимную кнопку батареи на конце батареи в направлении, указанном стрелкой, чтобы отсоединить заднюю часть батареи от корпуса приемо-передатчика и вынуть батарею назад.

Установка дополнительного динамика/микрофона (опционально).

а. С помощью отвертки с плоским жалом отвинтите винт на нижнем конце крышки против часовой стрелки, чтобы снять крышку гарнитуры.

б. Вставьте выступающую часть нижнего конца гарнитуры в прорезь, указанную стрелкой на рисунке ниже, а затем совместите гайку на верхнем конце гарнитуры с соответствующим резьбовым отверстием приемопередатчика и вращайте ее по часовой стрелке до тех пор, пока она не будет затянута.

(!) ПРИМЕЧАНИЕ: Пожалуйста, правильно устанавливайте аксессуары, в противном случае это может повлиять на водонепроницаемость данного изделия.

Обзор радиостанции Baofeng UV-9R.

Внешний вид и органы управления трансивером

Антенна
Светодиод: передача (красный), прием (зеленый)
Фонарик
SOS: если вы будете удерживать ее нажатой в течение 5 секунд, вы услышите сигнал тревоги, и радио перейдет в режим тревоги.
Питание/переключатель/регулятор громкости: поверните, чтобы включить/выключить радио и отрегулировать громкость.
Динамик
Микрофон
ЖК-дисплей
ВЫХОД: нажмите, чтобы выйти из меню и функций. A/B (появляется на дисплее): нажмите, чтобы выбрать нужную частоту (VHF или UHF) на основном или дополнительном дисплее.
#: Блокировка клавиатуры. Длительное нажатие: клавиатура будет заблокирована. Короткое нажатие: выбор высокой или низкой мощности
Кнопка передачи PTT
SK1: Нажмите, чтобы активировать FM-радио
SK2: Длительное нажатие: для активации функции монитора. Короткое нажатие: включает фонарик. Нажмите еще раз, чтобы включить свет.
▲ / ▼ клавиши: для выбора функций/меню
МЕНЮ: вход в функции МЕНЮ и подтверждение выбора. В выключенном состоянии нажмите и удерживайте эту клавишу, чтобы включить радиостанцию, что позволяет переключаться между режимом частоты или режимом канала.
16.*СКАН: Обратная частота/СКАН. Нажмите, чтобы активировать обратную частоту; удерживайте ее нажатой, чтобы активировать функцию СКАНИРОВАНИЯ

MIC/SP: разъемы для внешнего динамика/микрофона
Литий-ионный аккумулятор емкостью 1800 мАч
Защелка аккумулятора


ЖК-дисплей радиостанции Baofeng UV-9R.

Эти символы показывают, что вы установили DCS или же CTCSS код в TX или RX. В режиме TX он появляется во время передачи, а в режиме RX он также отображается в состоянии ожидания.
Уровень принимаемого сигнала
Выбор низкой мощности
Эта буква отображается, когда функция Dual Watch (сканирование двух частот) активна
VOX (активация голосом) функция включена. 6. Появляется, когда положительный сдвиг частоты активирован
Появляется, когда отрицательный сдвиг частоты включен
Реверс-частота
Узкая полоса пропускания: Н = узкий. Когда активирована широкая (W) полоса пропускания, значок не отображается
Этот значок указывает на блокировку клавиатуры. Чтобы разблокировать ее, нажмите[#]
Индикатор уровня заряда батареи. Когда батарея почти разряжена, значок начинает мигать, и передача блокируется. Необходимо зарядить АКБ рации
Указывает номер канала, который вы сохранили
Когда радиостанция включена в режиме приема, этот значок отображается
В зависимости от настройки, он покажет используемую частоту, название канала, настройки меню и т.д
Указывает VFO в использовании и текущее меню или настройку функции. Этот значок отображается рядом с используемым диапазоном или настройками меню
Индикатор уровня заряда батареи.

Когда батарея разряжена, радио начнет периодически издавать звуковой сигнал, а также мигать подсветкой дисплея, и когда голосовые подсказки включены, будет слышно объявление «Низкое напряжение», указывающее на то, что вам необходимо заменить аккумулятор или поставить радиостанцию в зарядное устройство.

Индикатор состояния приемопередатчика

Светодиод состояния имеет очень простую логику работы:

Постоянный красный - Передача

Постоянный зеленый - Прием



Управление основной клавиатурой.

[Кнопка SOS]: Нажмите ее в течение длительного времени, вы активируете функцию будильника. Нажмите еще раз, чтобы отключить эту функцию.
[SK1] клавиша: Кратковременно нажмите ее, чтобы включить FM-радио. Нажмите ее еще раз, чтобы выключить.
[SK2] клавиша: Нажмите ее на короткое время, чтобы зажечь фонарик. Если вы снова нажмете эту кнопку, фонарь загорится в режиме стробоскопа. Нажмите [SK2] в третий раз, чтобы выключить фонарик. Для активации функции «Монитор» нажмите и удерживайте кнопку [SK2].
[МЕНЮ] клавиша: используется для активации МЕНЮ, выбора каждого пункта МЕНЮ и подтверждения параметра. В выключенном состоянии нажмите и удерживайте эту кнопку, чтобы включить радиостанцию, что позволяет переключаться между режимом частоты (VFO) или режимом памяти (MR).
Для сохранения частот в память каналов вы должны находиться в режиме частоты (VFO). Режим памяти иногда также называют режимом канала.

[▲] клавиша: нажмите ее более чем на 2 секунды, канал и частота будут быстро увеличиваться;
в режиме SCAN нажмите этот элемент управления, чтобы переместить сканирование вверх.

[▼] клавиша: удерживайте ее нажатой более 2 секунд, канал и частота будут быстро уменьшаться;
в режиме SCAN нажмите этот элемент управления, чтобы переместить сканирование вниз.

[ВЫХОД] клавиша: нажмите, чтобы выйти из меню и функций. A/B (появляется на дисплее): нажмите, чтобы выбрать нужную частоту (VHF или UHF) на основном или дополнительном дисплее. При прослушивании радиовещания FM [ВЫХОД] клавиша переключается на диапазон 76-108 МГц.
Цифровая клавиатура
С помощью этих клавиш вы можете вводить информацию или ваш выбор на радиостанци. В режиме передачи нажмите цифровые клавиши, чтобы отправить соответствующий код DTMF.

*SCAN: Кратковременное нажатие кнопки включает функцию реверса (направления) сканирования. При прослушивании FM-вещания кратковременное нажатие запустит сканирование. Сканирование в широковещательном FM остановится, как только будет найдена активная станция, независимо от метода возобновления работы сканера. Чтобы включить сканер, нажмите и удерживайте [*SCAN] клавишу примерно на две секунды.
[0SQL]: Baofeng UV-9R оснащен измерителем напряжения батареи, который показывает текущее напряжение батареи на дисплее. Чтобы увидеть отображаемое напряжение, нажмите и удерживайте клавишу [0SQL] нажатой две секунды. • # ключ: Если коротко нажать кнопку [# ключ] вы переключите уровень выходной мощности передатчика (высокий/средний/низкий -High /Middle /Low). Если вы нажмете эту кнопку более чем на 2 секунды, вы заблокируете/разблокируете клавиатуру.
ОСНОВНЫЕ ОПЕРАЦИИ.

Включение радиостанции Baofeng UV-9R

Включение устройства
Чтобы включить устройство, просто поверните ручку питание/регулятор громкости по часовой стрелке, пока не услышите щелчок. Если ваша радиостанция включается правильно, примерно через одну секунду должен раздаться двойной звуковой сигнал, а на дисплее появится сообщение или ЖК-дисплей начнет мигать в зависимости от настроек примерно на одну секунду. Затем он отобразит частоту или канал. Если голосовая подсказка включена, голос объявит «режим частоты» или «режим канала».

Выключение устройства
Повернуть ручку питание/регулятор против часовой стрелки до упора, пока не услышите щелчок. Устройство выключено.

Регулировка громкости

Чтобы увеличить громкость, поверните ручку громкости/питания по часовой стрелке. Чтобы уменьшить громкость, поверните ручку громкости/питания против часовой стрелки. Будьте осторожны, не поверните его слишком далеко, так как вы можете нечаянно выключить радио.

Звонок

(!) ПРИМЕЧАНИЕ: Нажмите клавишу [EXIT], чтобы переключить основной канал на другой канал, если на дисплее отображаются 2 канала. В выключенном состоянии нажмите и удерживайте клавишу [MENU], чтобы включить радио; он будет переключаться между режимом частоты или режимом канала.

Вызов в режиме канала: после выбора канала удерживайте [PTT] клавишу, чтобы инициировать вызов на текущий канал. Говорите в микрофон нормальным тоном. Инициировать вызов, красный светодиод горит.
Вызов в частотном режиме: выключенное состояние, удерживайте нажатой [МЕНЮ], чтобы открыть радио, переключение в частотный режим, разрешенный диапазон частот, нажмите кнопку [PTT], вызов текущего канала. Говорите в микрофон нормальным голосом. Инициировать вызов, красный светодиод горит.
Принять вызов: когда вы отпускаете кнопку [PTT], радиостанция переходит в режим приема без каких-либо дополнительных действий. При поступлении вызова горит зеленый светодиод.
(!) ПРИМЕЧАНИЕ. Чтобы обеспечить наилучшую громкость приема, держите расстояние между микрофоном и ртом во время передача от 2,5 см до 5 см.

Выбор канала

Существует два режима работы: режим частоты (VFO) и режим канала или памяти (MR).

Для повседневного использования режим канала (MR) будет намного более практичным, чем режим частоты (VFO). Тем не менее, режим частоты (VFO) очень удобен для экспериментов в полевых условиях. Частотный режим (VFO) также используется для программирования каналов в памяти.

В режиме канала (MR) вы можете перемещаться вверх и вниз по каналу с помощью клавиш ▲ / ▼. В конечном счете, какой режим вы в конечном итоге будете использовать, будет полностью зависеть от вашего варианта использования.

Режим частоты (VFO)

В режиме частоты (VFO) вы можете перемещаться вверх и вниз по диапазону, используя клавиши ▲ / ▼. Каждое нажатие будет увеличивать или уменьшать вашу частоту в соответствии с шагом частоты, на который вы установили трансивер. Вы также можете вводить частоты непосредственно с цифровой клавиатуры с точностью до килогерца.

В следующем примере предполагается использование шага частоты 12,5 кГц.

Пример. Ввод частоты 432,6125 МГц на дисплей "А"

а. Выключенное состояние, удерживайте кнопку [МЕНЮ], чтобы открыть радио, переключение в режим частоты (VFO).

б. Нажмите [ВЫХОД] пока значок ▲ не появится рядом с верхним дисплеем.

в. Введите [4][3][2][6][1][2][5] на цифровой клавиатуре.

(!) ПРЕДУПРЕЖДЕНИЕ!

Тот факт, что вы можете запрограммировать канал, не означает, что вы автоматически имеете право использовать эту частоту. Передача на частотах, на которых вы не имеете права работать, является незаконной и в большинстве юрисдикций является серьезным нарушением.

Канальный (MR) режим

Использование режима канала (MR) зависит от фактического программирования некоторых каналов для использования. Как только вы запрограммируете и подготовите каналы, вы можете использовать клавиши ▲ / ▼ для перехода между каналами.

РАСШИРЕННЫЕ ВОЗМОЖНОСТИ

Сканирование частоты

Эта функция позволяет сканировать частоты.

а. В частотном режиме удерживайте клавишу [*СКАН] более 2 секунд. Радио начнет сканирование частоты в соответствии с установленным шагом частоты.

б. Вы можете изменить направление сканирования с помощью клавиш ▲ / ▼.

в. Нажмите любую клавишу, чтобы остановить сканирование.

(!) Примечание: режим сканирования см. в меню №18.

Сканирование каналов

Эта функция позволяет сканировать каналы.

а. В режиме каналов нажмите и удерживайте клавишу [*СКАН] более 2 секунд. Радио начнет сканирование в соответствии с выбранными вами каналами.

б. Вы можете изменить направление сканирования с помощью клавиш ▲ / ▼.

в. Нажмите любую клавишу, чтобы остановить сканирование.

Поиск кода CTCSS/DCS

С помощью этой функции вы можете искать и сохранять код CTCSS/DCS, используемый другими радиостанциями.

Процедура:

а. В частотном режиме нажмите [МЕНЮ]+[1][1].

б. Нажмите кнопку [МЕНЮ] снова. в. Нажмите кнопку [*SCAN]; Символы "CT" будут мигать на дисплее.

г. Когда другая радиостанция ведет передачу, на дисплее будет отображаться код CTCSS/DCS.

д. После поиска кода CTCSS радио подаст звуковой сигнал и прекратит сканирование.

е. После настройки нажмите кнопку [МЕНЮ] для подтверждения и сохранения или нажмите кнопку [PTT] или же [ВЫХОД] для возврата в режим ожидания.

(!) ПРИМЕЧАНИЕ 1: Сканирование DCS имеет ту же процедуру, что и код CTCSS, но вы должны выбрать MENU+10, чтобы начать сканирование.

ПРИМЕЧАНИЕ 2: Если CTCSS не нашел код, вы можете выполнить поиск в режиме DCS.

Курсор ▲ / ▼ Преобразование (А/Б)

Нажмите кнопку [ВЫХОД] для перемещения курсора вверх и вниз. Затем вы можете изменить или подтвердить параметры, указанные курсором.

(!) Важно 1: Baofeng UV-9R имеет функцию двухчастотного дисплея. В частотном режиме вы увидите на дисплее две разные частоты приема и передачи; в то время как в режиме канала будут отображаться два разных канала.

Важно 2: В режиме частоты или канала нажмите кнопку [ВЫХОД] для переключения между основным каналом A и подканалом B

▲ на дисплее показывает, на каком канале (основном канале A или подканале B) вы работаете.

▼ отображается рядом с каналом.

Быстрый выбор высокой/низкой мощности

В режиме канала нажмите кнопку [#] для переключения между высокой/низкой мощностью.

Блокировка клавиатуры

Эта функция блокирует клавиатуру, чтобы предотвратить случайное нажатие элементов управления. Чтобы разблокировать клавиатуру, нажмите[#]более 2 секунд.

FM-радио (FM)

Диапазон частот для прослушивания радио составляет 76-108 МГц МГц. При прослушивании радиовещания FM нажмите [ВЫХОД] для переключения на диапазон 76-108 МГц.

а. В режиме частоты или канала нажмите [СК1], чтобы включить FM радио.

б. Выберите желаемую радиочастоту с помощью клавиш ▲ / ▼ или введите частоту. Или же нажмите [* СКАН] для автоматического поиска радиостанции.

в. Нажимать [СК1] для выхода из режима FM-радио.

(!) Примечание: пока вы слушаете радио, радиостанция автоматически переключится на частоту или канал приема сигнала A/B в случае если там появится полезный сигнал (передача другого корреспондента). Рация переключится с режима FM на частоту или режим канала для нормальной передачи и приема. Когда сигнал передачи другой рации исчезнет, радио автоматически снова переключится в режим FM-радио.

Фонарик

Эта функция очень полезна для ночного освещения. Для включения нажмите MON; нажмите еще раз, вспышка будет мигать; нажмите еще раз: фонарь выключится.

TX 1000 Гц, 1450 Гц, 1750 Гц, 2100 Гц репитерный тон

Нажмите кнопку [PTT] + [SOS] для отправки тонального сигнала ретранслятора 1750 Гц. Эта функция полезна для связи через ретрансляторы.

Если на радиостанции включена блокировка клавиатуры, вы все равно можете посылать тональный сигнал 1750 Гц обычным способом, не разблокируя радиостанцию.

Ручное программирование (память каналов)

Каналы памяти — это простой способ сохранить часто используемые частоты, чтобы их можно было легко восстановить позже. Baofeng UV-9R PRO имеет 128 каналов памяти, каждый из которых может хранить: частоты приема и передачи, мощность передачи, информацию о групповой сигнализации, полосу пропускания, настройки ANI/PTT-ID и шестизначный буквенно-цифровой идентификатор или имя канала.

Частотный режим и режим канала

В выключенном состоянии нажмите и удерживайте клавишу [MENU], чтобы включить радио; Это позволит переключаться между режимом отображения частоты или режимом канала.

Эти два режима имеют разные функции, и их часто путают.

Частотный режим (VFO): Используется для временного присвоения частоты, например, тестовой частоты или быстрого программирования на месте, если это разрешено.

Режим канала (MR): Используется для выбора предварительно запрограммированных каналов.

Пример 1. Программирование смещения повторителя канала с помощью тона CTCSS

ПРИМЕР

Новая память в канале 10: RX = 432 000 МГц.

TX = 437,000 МГц (это (+ 5) смещение)

TX CTCSS тон 123,0

а. Выключите радио.

б. Удерживайте нажатой клавишу [MENU], чтобы открыть радио, переключившись в частотный режим. Номер канала справа исчезнет.

в. [МЕНЮ] [2][8] [МЕНЮ] [1] [0] [МЕНЮ] [ВЫХОД] Удаляет предыдущие данные в канале (пример 10)

г. [МЕНЮ] [1][3] [МЕНЮ] 123,0 [МЕНЮ] [ВЫХОД] Выбирает желаемый тон кодирования TX

д. Введите частоту приема (Бывший. 432000)

е. [МЕНЮ] [2][7] [МЕНЮ] [1][0] [МЕНЮ] Введите желаемый канал (например 10)

-->>[ВЫХОД] Частота приема RX добавлена

ж. Введите частоту передачи (пример.437000) з. [МЕНЮ] [2][7] [МЕНЮ] [1][0] [МЕНЮ] Введите тот же канал (например 10)

-->> [ВЫХОД] Частота передачи TX добавлена

и. В выключенном состоянии нажмите и удерживайте [МЕНЮ], включите радио, вернуться в режим MR, и номер канала снова появится.

Пример 2. Программирование симплексного канала с тоном CTCSS

ПРИМЕР

Новая память в канале 10:

RX =436000 МГц

TX CTCSS тон 123.0

а. Перейдите из меню в меню, нажав кнопку [ВЫХОД].

б. В выключенном состоянии, удерживайте нажатой кнопку [МЕНЮ], включите рацию, чтобы вернуться в частотный режим. Номер канала справа исчезнет.

в. [МЕНЮ] [2][8] [МЕНЮ] [1] [0] [МЕНЮ] [ВЫХОД] Удаляет предыдущие данные в канале (например 10)

г. [МЕНЮ] [1][3] [МЕНЮ] 123.0 [МЕНЮ] [ВЫХОД] Выберите нужный тон кодирования TX (например 123 CTCSS) -->> Используйте кнопку [ВЫХОД] для выбора верхнего дисплея

д. Введите частоту приема RX (например 436000)

е. [МЕНЮ] [2][7] [МЕНЮ] [1][0] [МЕНЮ] Введите нужный канал (например 10)

-->> [ВЫХОД] Канал добавлен

ж. В выключенном состоянии нажмите и удерживайте [МЕНЮ], чтобы включить радио и вернуться в режим MR, и номер канала снова появится.

Программирование для работы с ретранслятором

Следующие инструкции предполагают, что вы знаете, какие частоты передачи и приема использует ваш ретранслятор, и что вы имеете право на его использование.

а. Выключите радио. Нажмите и удерживайте кнопку [МЕНЮ] для включения радио и возврата на частоту (режим VFO). Номер канала справа исчезнет.

б. Используйте цифровую клавиатуру, чтобы ввести выходную (вашу приемную) частоту ретранслятора.

в. Нажмите [МЕНЮ] для входа в меню.

г. Ведите [2][6] на цифровой клавиатуре, чтобы перейти к смещению частоты.

д. Нажмите [МЕНЮ] для подтверждения выбора.

е. Используйте цифровую клавиатуру, чтобы ввести указанное смещение частоты. Подробности см. в разделе «26 OFFSET – Величина сдвига частоты».

ж. Нажмите [МЕНЮ] для подтверждения и сохранения.

з. Ведите [2][5] на цифровой клавиатуре, чтобы перейти к направлению смещения.

и. Используйте ▲ / ▼ клавиши для выбора + (положительное) или - (отрицательное) смещение.

к. Нажмите [МЕНЮ] для подтверждения и сохранения.

л. Опционально:

а) Сохраните в памяти, подробности см. в разделе «Ручное программирование».

б) Настройте CTCSS; подробности см. в разделе «CTCSS».

м. Нажмите [ВЫХОД] для выхода из меню. Если все прошло хорошо, вы сможете провести тестовую радиосвязь через репитер.

(!) ПРИМЕЧАНИЕ:

Если у вас возникли проблемы с подключением к ретранслятору, проверьте настройки и/или повторите процедуру. Некоторые ретрансляторы любительского радио (особенно в Европе) используют тональный пакет 1750 Гц, чтобы открыть ретранслятор. Чтобы увидеть, как это делается с помощью Baofeng P52UV, см. раздел «Тоновые импульсы 1750 Гц».

Если вы по какой-то причине хотите вместо этого слушать входную частоту репитера, нажмите кнопку [*СКАН], и вы поменяете местами частоты передачи и приема.

Это состояние отображается на ЖК-дисплее буквой R в верхнем ряду, рядом с символами "+" и "-" для направления смещения.

РАБОТА С СИСТЕМОЙ МЕНЮ

Полную информацию о доступных пунктах меню и параметрах см. Приложение C. Работа с контекстным меню.

(!) Примечание: в канальном режиме настройка следующих функций невозможна: тоны CTCSS/DCS, широкая/узкая полоса пропускания, PTT-ID, блокировка занятого канала, редактирование имени канала.

Основное использование

Использование меню с помощью клавиш со стрелками

а. Нажмите [МЕНЮ] для входа в меню.

б. Используйте ▲ / ▼ клавиши для перехода между пунктами меню.

в. Найдя нужный пункт меню, нажмите [МЕНЮ] еще раз, чтобы выбрать этот пункт меню.

г. Используйте ▲ / ▼ клавиши для выбора нужного параметра.

д. Когда вы выбрали параметр, который хотите установить для данного пункта меню;

а) Для подтверждения выбора нажмите [МЕНЮ] и это сохранит ваши настройки и вернет вас в главное меню.

б) Чтобы отменить изменения, нажмите [ВЫХОД] и он сбросит этот пункт меню и полностью выведет вас из меню.

е. Чтобы выйти из меню в любой момент, нажмите кнопку [ВЫХОД].

Использование ярлыков

Как вы могли заметить в "Приложение C. Операции с контекстным меню", каждый пункт меню имеет связанное с ним числовое значение. Эти номера могут использоваться для прямого доступа к любому пункту меню.

Параметры также имеют связанные с ними номера, см. "Приложение C. Операции с контекстным меню" для уточнения деталей.

Использование меню с ярлыками

а. Нажмите [МЕНЮ] для входа в меню.

б. С помощью цифровой клавиатуры введите номер пункта меню.

в. Для входа в пункт меню нажмите кнопку [МЕНЮ].

г. Для ввода желаемого параметра у вас есть две возможности:

а) Используйте клавиши со стрелками, как мы это делали в предыдущем разделе;

б) Используйте цифровую клавиатуру для ввода цифрового кода быстрого доступа.

д. Аналогично, как в предыдущем разделе;

а) Для подтверждения выбора нажмите [МЕНЮ] и это сохранит ваши настройки и вернет вас в главное меню.

б) Чтобы отменить изменения, нажмите [ВЫХОД] и он сбросит этот пункт меню и полностью выведет вас из меню.

е. Чтобы выйти из меню в любой момент, нажмите кнопку[ ВЫХОД].

ж. Во всех дальнейших примерах и процедурах в этом руководстве будут использоваться быстрые клавиши числового меню

Функции и операции

(1) Уровень шумоподавления (SQL) - МЕНЮ №0

Благодаря этой функции вы можете настроить шумоподавитель на 10 различных уровнях:

уровень 0: открытый шумоподавитель. С этой настройкой Baofeng UV-9R обнаружит все сигналы, в том числе самые слабые, но также будет принимать фоновый шум или нежелательные сигналы.
уровни 1-9: уровень 1 (самый низкий уровень шумоподавления), уровень 9 (самый высокий уровень шумоподавления).
Если шумоподавитель установлен на самый высокий уровень, радио будет принимать только самые сильные сигналы.

(2) Шаг частоты (STEP) - МЕНЮ №1

Эта функция позволяет выбрать желаемый шаг частоты.

Выбираемые шаги следующие: 2,5/5,0/6,25/10,0/12,5/20,0/25,0/50,0 кГц

(!) Примечание: в канальном режиме эту функцию нельзя изменить.

(3) Выходная мощность (TXP) - МЕНЮ №2

В этом МЕНЮ вы можете выбрать высокую/среднюю/низкую выходную мощность.

Низкая мощность ≤1 Вт; Средняя мощность ≤2 Вт; Высокая мощность≤ 5 Вт

(!) Примечание: выбор выходной мощности может улучшить качество связи, а низкая выходная мощность может уменьшить излучение и потерю емкости аккумулятора. Нажмите клавишу быстрого доступа «#» для переключения между высокой или низкой выходной мощностью.
