Как выбрать радиостанцию для СВО

09.18.2023
Денис Большеков
Как выбрать радиостанцию для СВО

Типы радиостанций и выбор радиостанций для поездки на СВО

  • самый лучший из доступных вариантов для офицеров и специалистов - Anytone AT-D878UV, с AES256 шифрованием, GPS и APRS (передача сообщений с координатами радиостанции и других данных) и двумя диапазонами VHF / UHF диапазонами, но без IP67 и не супергетеродин чипе RDA с 2-3 аккумуляторами и дополнительной складной тактической антенной 108/54/33 см на VHF диапазон с удлинителем 50 см для размещения антенны за спиной.

цена примерно 16-20 т.р. с доп. аккумуляторами

  • Комбат Тактик-44 Плюс Защищенная цифровая рация КОМБАТ "ТАКТИК 44 ПЛЮС" (РДА), AES мощность 5 Ватт, 2 диапазона UHF+VHF, АКБ литий 2300 мАч, влагозащита IP-67, русский язык, комплект с усиленной гарнитурой с заушником ~ 10-11 т.р.
  • для рядовых Комбат Тактик 44 Про ~ UHF диапазон 12-16 т.р. + доп. аккумуляторы 3-5 шт.
  • TYT MD-390 - ~ 8 т.р. DMR, без шифрования (лучше доплатить и взять Комбат Тактик-44 Плюс с AES шифрованием)
  • самый бюджетный вариант - Baofeng 9R Plus/Pro ~ 2-2.5 т.р. + доп. аккумулятор по 1000-1,200 руб.

Требования для радиостанции для СВО в порядке приоритета:

* Важно! У DMR раций есть опция дистанционного отключения и стирания - отключаемая в настройках рации. Очевидно все DMR рации производителей США можно дистанционно отключить, выборочно имитировать неисправность или превратить в кирпич.

  • два диапазона VHF + UHF, для обычных бойцов, часовых объекта можно с выбрать рацию с одним диапазоном - UHF для связи внутри взвода, объекта.
    • VHF - для связи с транспортными средствами и удалённым подразделениями, абонентами на открытой местности, плохо ловят внутри квартир, помещений
    • UHF - для связи в городской застройке, малая дальность на открытой местности по сравнению с VHF
    • для связи бронетехникой требуются радиостанции LB (30-60 МГц) диапазона есть только одна рация сразу на 3 диапазона LB/VHF/UHF - это Азарт - берегите эти радиостанции!
    • почти все 2- диапазонные рации на чипе RDA, т.к. невозможно встроить 2 супергетеродина на 2 диапазона в 1 портативную рацию
  • минимум 1-3 запасных аккумулятора
  • наличие экрана и клавиатуры - для изменения настроек частот/каналов связи без подключения к ноутбуку для перенастройки
    • для вспомогательных подразделений "при штабе" (мед часть, наряд по части, часовые, рем взвод, кухня и т.п.) где есть возможность любое время подключить рацию к ноутбуку и неквалифицированные пользователи можно использовать рации без экрана и клавиатуры
  • наличие шифрования AES128/256 (и как следствие DMR) - реализация должна позволять соединятся с рациями других производителей в первую очередь с Моторолла, Hytera (КНР), Calta (ZTE), Anyton х78, наличие не совместимой реализации AES шифрования делает шифрование бесполезным
    • Важно! шифрование у Моторолла, Hytera, Caltta (ZTE), Kenwood - платная опция - с ценой от 220 до 550-700$ / 1 рацию, что делает их неадекватно дорогим решением и нецелесообразным их покупку, всегда проверяйте отдельно наличие шифрования.
    • + 50-120$ за активацию AES у Kirisun (50$), Excera (120 $)
    • бесплатно AES у Anytone AT-D878UV (2 диапазона), Lira DP-1000,2000 (по спец. запросу), 2000, Аргут A-73 (по спец. запросу)
  • защита IP67/68 (от дождя, падения в воду).
  • зарядка от USB-C (для подзарядки от Пауэрбанка) и автомобильного прикуривателя и автомобильного аккумулятора
  • GPS передача координат
  • поддержка ARPS (передача данных - координат, карт, метеоданных, сообщений)
  • рация сделанная по схеме супергетеродин, а не на схеме RDA - для более высокой защищённости от РЭП и более высокой чувствительности, т.к. в настоящий момент невозможно встроить в одну портативную рацию два супергетеродина на два диапазона, то в 99% супергетеродинная рация будет на один диапазон VHF или UHF.
  • 2 антенны на разные диапазоны UHF и VHF - если актуальна дальность
  • рация с встроенным ретранслятором (Азарт, автомобильные рации)

Рекомендуемые рации в разных ценовых группах

  • в армии лучше самая плохая рация Баофенг, чем вообще никакой.
  • цена аккумулятора ~ 1-1.5 т.р.
  • цена нормальной антенны VHF диапазона ~ 700 -1000 руб. т.к. много подделок с ценой 70 руб на алиэкспресс, брать лучше на сайтах российских производителей раций Lira, Комбат, и т.п.
  • Цены Алиэкспресс, срок доставки - 1-2 мес, можно купить у оптовиков на Авито - там самые дешёвые цены в РФ

до 3 т.р. - аналоговые, RDA, 2 диапазона VHF / UHF

  • Baofeng UV-9R PlusBaofeng UV-9R Pro - аналог Baofeng UV-5R - но с защищённость IP67/68 и более ёмким аккумулятором
  • Quansheng UV-R50 - аналог Baofeng UV-5R но на выходе стоят варикапы, что делает рацию более помехозащищенной по сравнению

до 4 т.р.

  • Baofeng DM-1801 - самая доступная DMR рация 4 т.р., без шифрации, для тыловых и вспомогательных подразделений

до 10 т.р.

  • TYT MD-380/390 с защитой IP67/68, RDA, без шифрации, 2 диапазона, DMR 7-8 т.р.
  • TYT MD-518 - без экрана и клавиатуры, защищенная цифровая рация TYT MD-518 мощность 5 Вт, AES128/256, диапазон UHF 400-480, литиевый АКБ 2900 мА - 7,5-9,5 т.р.
  • Комбат Тактик-44 Плюс Защищенная цифровая рация КОМБАТ "ТАКТИК 44 ПЛЮС" (РДА), AES мощность 5 Ватт, 2 диапазона UHF+VHF, АКБ литий 2300 мАч, влагозащита IP-67, русский язык, комплект с усиленной гарнитурой с заушником - 10 т.р.

до 15-20 т.р. - минимально необходимая для офицеров и специалистов

  • Anytone AT-D878UV - 2 диапазона, AES256 бесплатно, DMR, GPS, передача данных APRS
    • Начиная с версии прошивки 1.24. Важно! Имеется недоработка - ключи могут быть считаны при утере станции, ПО Anytone не имело/не имеет защиты от считывания ключей, и показывает их в явном виде!
    • т.к. рация достаточно дорогая по сравнению с аккумуляторам имеет смысл брать доп. оборудование по максимуму
      • 2-3 доп аккумулятора
      • 2 антенны для VHF / UHF диапазонов + удлинитель 50 см
      • гарнитуру или спец наушники к шлему
      • внимательно читайте описание и уточняйте у продавца есть рации на 1 из 2х диапазонов
    • нет IP67/68!!
  • Комбат Тактик-44 Плюс Защищенная цифровая рация КОМБАТ "ТАКТИК 44 ПЛЮС" (РДА), AES мощность 5 Ватт, 2 диапазона UHF+VHF, АКБ литий 2300 мАч, влагозащита IP-67, русский язык, комплект с усиленной гарнитурой с заушником

на 1 диапазон

  • Аргут А73 - 19 - т.р.
    • 1 диапазон VHF, нет экрана и кнопок
    • для шифрование AES д.б. спец прошивка + спец ПО от производителя/дилера. -
  • Комбат Тактик 44 Про - 12-15 т.р. супергетеродин с AES 256 (не тестировался есть информация, требующая проверки, о не совместимости AES шифрования комбат с AES других раций(есть утверждение конкурентов, что это не AES а слабейшей цифровой скремблер XOR 49 бит)), с IP67/68, зарядка USB-C
  • TYT MD-619 - без экрана и клавиатуры, 70-75$ при заказе от 100, 1000 шт. на алибаба ком
    • TYTERA MD-619 PRO (Супер Гетеродин) защита от РЭБ помех, повышенная мощность 8 Вт, диапазон UHF 400-470, литиевый АКБ 2900 мА, зарядка USB Type-C - 10,5 -14 т.р.

до 30 т.р.

  • Lira PD-1000Lira DP-2000 - 22-25 т.р., без кнопок и экрана
    • для шифрование AES д.б. спец прошивка + спец ПО от производителя.

Замечание по поводу радиостанций Baofeng и всех остальных китайских радиостанций

  • существует множество модификаций одной и той же радиостанции под одним и тем же названием! пример Baofeng UV-9R Plus/Baofeng UV-9R Pro
  • ёмкость аккумуляторов везде 1500-2000 мА*ч - чтобы не писали на самом аккумуляторе - ориентируйтесь на размер аккумулятора
  • есть тенденция на переход с супергетеродина на чипы с RDA без смены названия рации, т.к. рации на RDA чипе заметно дешевле
  • вместо радиостанции с VHF + UHF диапазоном могут прислать рацию с VHF или с UHF диапазоном,

Рации на чипе RDA1846

  • Баофенг UV-5R - 2 т.р. брать не стоит лучше доплатить 300-400 руб и взять:
    • Baofeng UV-9R PlusBaofeng UV-9R Pro - аналог Baofeng UV-5R - но с защищённость IP67/68 и более ёмким аккумулятором
    • Quansheng UV-R50 - аналог Baofeng UV-5R но на выходе стоят варикапы, что делает рацию более помехозащищенной по сравнению
  • QuanSheng TG-UV2 Plus - супергетеродин на 3 диапазона за 6 т.р.

DMR рации на чипе RDA1846 без шифрования AES и супергетеродина, некоторые с GPS

  • Retevis RT3S - Цифровая DMR 2-х диапазонная рация на чипе RDA, аналог TYT MD-380/390
    • Retevis RT3 - супергетеродин снят с производства в продаже отсутствует, супере гетеродин скорей всего был с одним из 2-х диапазонов VHF или UHF
  • TYT MD-380/390 - аналог Retevis RT3S
    • TYT MD 380 - супергетеродин, снята с производства и заменена на:
    • TYT MD-UV390 - на чипе RDA, с GPS, аналог TYT MD-380/390 с защитой IP67/68 - для СВО
    • TYT MD-UV380 - на чипе RDA

UHF (400-480 МГц) Радиостанции супергетеродины с AES 256, с IP67/68

VHF (137-174 МГц) Радиостанции супергетеродины с AES 256, с IP67/68

  • Аргут А73 - без кнопок

Радиостанции с VHF/UHF с AES шифрованием на чипе RDA

  • AnyTone AT-D878UV - Радиостанции с VHF/UHF с AES шифрованием на чипе RDA
    • AnyTone 878 - Радиостанции с VHF/UHF с AES шифрованием на чипе RDA - БЕЗ КЛАВИАТУРЫ
  • Комбат Тактик-44 Плюс Защищенная цифровая рация КОМБАТ "ТАКТИК 44 ПЛЮС" (РДА), AES мощность 5 Ватт, 2 диапазона UHF+VHF, АКБ литий 2300 мАч, влагозащита IP-67, русский язык, комплект с усиленной гарнитурой с заушником
  • Рация DMR Belfone bf-td930 с шифрованием arc4 и aes256 VHF: 136-174MHZ; UHF: 350-390MHz/ 400-480MHz/ 450-520MHz

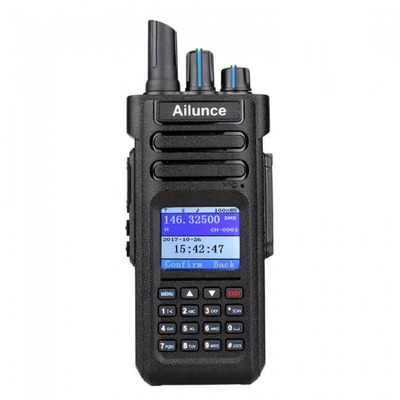

  • RETEVIS Ailunce HD1 DMR - RDA, AES256 (возможно не совместимое), IP67
  • Zastone UV008 - RDA, AES256 (возможно не совместимое), IP67

Радиостанции Low Band (30-50 МГц) диапазона для связи с танками/БМП с радиостанциями Р-123/ Р-173

  • Т-90М - радиостанция Р-163-50У Дальность связи на частотах 30 до 80 МГц до 20 км на двухметровую штыревую антенну
  • Т-80 - радиостанция Р-123М
  • Т-72
  • БМП-3 - Р-173
  • БМП-2
  • БТР-3А

Носимые радиостанции для пехоты для связи с танками и БМП

  • Motorola GP-380 30-42 / 35-50 МГц, 1/6Вт, 255 каналов, CTCSS/DCS, Select V, функция сканирования (Scan), "oдинокий" работник (Lone Worker), голосовая активация передачи (VOX), таймер ограничения максимальной длительности передачи (ТОТ), "режим шепота". DTMF-клавиатура. Переключаемый шаг сетки частот 12,5 кГц или 25 кГц. SmarTrunk II при установке дополнительного модуля. Соответствие военному стандарту надежности MIL STD 810 С/D/E. ~ 18 т.р.
  • Roger KP-30 L/H 30-40 / 38-55 МГц, 0,5/2,5/5Вт, 99+1 канал, функция сканирования каналов, таймер ограничения максимальной длительности передачи (ТОТ). CTCSS при установки дополнительного модуля.

Автомобильные радиостанции LowBand - диапазона для Танков/БМП/ на замену Р-123/ Р-173 (10-20 т.р.)

  • Alan HM-43 39-50МГц, 10Вт, 16 каналов, CTCSS, функция сканирования (Scan), таймер ограничения максимальной длительности передачи (ТОТ).

Подробное описание и технические характеристики.

  • Alinco DR-135LH 36-48МГц, 25Вт, 100+1 каналов, функция сканирования (Scan), таймер ограничения максимальной длительности передачи (ТОТ), режим передачи пакетных данных и/или подключение GPS-приёмника (RS-232). Стоимость: 10 т.руб.
  • Alinco DR-M06TH 50-57МГц, 20Вт, 100+1 каналов, функция сканирования диапазона и памяти (SCAN), функция блокировки органов управления, функция ограничения времени передачи (TOT). Стоимость: 9568 руб.
  • Motorola GM-360 29-36 / 36-42 / 42-50 МГц, 25-60Вт, 255 каналов, CTCSS/DCS, Select V, "oдинокий" работник (Lone Worker), передача статусных сообщений, голосовая активация передачи (VOX), функция сканирования (Scan), таймер ограничения максимальной длительности передачи (ТОТ). SmarTrunk II при установке дополнительного модуля. MIL-STD-810 по категориям C,D,E. Стоимость: 17205 руб.
  • Vertex-Standard VX-3000L/4 - 29,7-37/37-50 МГц, 10/70Вт, 4 канала, СTCSS/DCS, декодер 2 тоновой сигнальной системы, кодер/декодер 5,6 тоновой сигнальной системы, функция сканирования (Scan), таймер ограничения максимальной длительности передачи (ТОТ). SmarTrunk II при установке дополнительного модуля. Режим передачи пакетных данных и/или подключения дополнительных устройств (DB-9). MIL-STD-810 по категориям C,D,E и F.
  • Vertex-Standard VX-3000L/48 29,7-37/37-50 МГц, 10/70Вт, 48 каналов, CTCSS/DCS, декодер 2 тоновой сигнальной системы, кодер/декодер 5,6 тоновой сигнальной системы, функция сканирования (Scan), таймер ограничения максимальной длительности передачи (ТОТ). SmarTrunk II при установке дополнительного модуля. Режим передачи пакетных данных и/или подключения дополнительных устройств (DB-9). MIL-STD-810 по категориям C,D,E и F.
  • Vertex-Standard VX-3000L/120 - 29,7-37/37-50 МГц, 10/70Вт, 120 каналов, CTCSS/DCS, декодер 2 тоновой сигнальной системы, кодер/декодер 5,6 тоновой сигнальной системы, функция сканирования (Scan), таймер ограничения максимальной длительности передачи (ТОТ). SmarTrunk II при установке дополнительного модуля. Режим передачи пакетных данных и/или подключения дополнительных устройств (DB-9). MIL-STD-810 по категориям C,D,E и F.
  • Vertex-Standard VX-5500L 29,7-38/37-50 МГц, 10/70Вт, 250 каналов, CTCSS/DCS, DTMF, ANI, функция сканирования (Scan), таймер ограничения максимальной длительности передачи (ТОТ). SmarTrunk II при установке доп. модуля. Режим передачи пакетных данных и/или дополнительных устройств (DB-25). MIL-STD-810 по категориям C,D,E.

Стоимость: 22630 руб.

  • Vertex-Standard VX-6000L 29,7-38/37-50 МГц, 50/120Вт, 250 каналов, CTCSS/DCS, DTMF, ANI, функция сканирования (Scan), таймер ограничения максимальной длительности передачи (ТОТ). SmarTrunk II при установке доп. модуля. Режим передачи пакетных данных и/или дополнительных устройств (DB-25). MIL-STD-810 по категориям C,D,E.

LowBand ретранслятор

  • LowBand ретранслятор SPECTRA ENGINEERING MX800 30- 520 МГц

Автомобильные радиостанции с GPS + APRS

Автомобильные радиостанции VHF диапазона

Радиостанции с VHF/UHF супергетеродины с AES 256, с IP67/68

  • Коммерческие радиостанции в настоящий момент неизвестны. По сообщениям разработчиков невозможно втиснуть два супергетеродина на VHF/UHF диапазоны в корпус обычной радиостанции.

Так что же выбрать: Практические выводы

  • Универсальной носимой (не автомобильной) радиостанции с VHF/UHF диапазоном супергетеродина с AES шифрованием НЕТ.
  • в батальоне организуется DMR сеть с ретранслятором VHF/UHF ~ 60-100 т.р.
  • для солдат на 1-й линии обороны/сержантов/Взводных - связь на 2-3 км у условиях городской застройки. UHF (400-480 МГц) Радиостанция супергетеродины с AES 256, с IP67/68 ~ 15-20 т.р. с доп. аккумуляторами 2-3 шт.
  • для офицеров на 1-й линии обороны - 2 радиостанции для связи внутри подразделения и для связи с другим подразделениями на VHF с шифрованием AES
    • для связи с солдатами и защиты от РЭП - UHF (400-480 МГц) Радиостанция супергетеродины с AES 256, с IP67/68
    • для связи с танкистами, БМП/ БТР/Артиллерией, разведкой - уровня Рота - Батальон - Радиостанции с VHF/UHF с AES шифрованием на чипе RDA
  • Для разведки, офицеров, артиллеристов - Рация цифровая КОМБАТ Т-44 "СТАЛКЕР" до 10 Вт, 3 диапазона (105-130 и 136-174 и 400-470), акб до 3500 мАч, IP68

Радиостанции для автотранспорта, танков, БТР, БМП - БЕЗ ШИФРОВАНИЯ AES, БЕЗ функций ретранслятора CrossBand

  • Защищенная стационарная рация "ТАКТИК 440 БАЗА" РЭБ стойкий СУПЕРГЕТЕРОДИН, мощность 50 Вт, 2 диапазона VHF 136-174 + UHF 400-470 - 78-95 т.р.
  • Автомобильных Радиостанций DMR супергетеродин на VHF / UHF с шифрованием AES нет, есть автомобильные рации с функцией ретранслятора CrossBand

В тылу, 3 эшелон

  • для тыловых подразделений уровня части организуется DMR сеть с ретранслятором.
    • минимум DMR радиосвязь - Baofeng DM-1801/Baofeng DR-1801UV новая на чипе A6 стала хуже т.к. не поставить альтернативную прошивку OpenGD77 - если не требуется шифрование
    • для шифрованной связи руководству части AnyTone AT-D878UV
    • для солдат в карауле Комбат Тактик 44 Про - шифрование и частичная защита от РЭП
  • ретрансляторы д.б.
  • на 2 диапазона VHF/UHF с поддержкой DMR
    • супергетеродины

Ретрансялторы DMR

  • Переносной цифровой ретранслятор "КОМБАТ ТРАНС МИНИ" мощность 12 Вт, UHF дуплексор 430-440 Мгц - 56-66-73 т.р.
  • Переносной цифровой ретранслятор "КОМБАТ ТРАНС КЕЙС" мощность 40 Вт, UHF диапазон 400-470 Мгц, питание 12-40V или 220В, резервный АКБ 16.000 гелевый -98-128 т.р.
  • Штабной цифровой ретранслятор "КОМБАТ ТРАНС-4000 БАЗА" мощность 40 Вт, UHF диапазон 400-470 Мгц - 78-95 т.р.
  • Сетевой цифровой ретранслятор "КОМБАТ ТРАНС СЕТЬ" (Hytera-1065) IP сеть, мощность 50 Вт, UHF 400-470, питание 12 или 220 В - 225-295 т.р.
  • Стационарный сетевой ретранслятор HYTERA-1065 мощность 50 Вт, IP сеть, VHF 136-174 или UHF 400-470, питание 12 или 220 В - 175-245 т.р.
  • Мобильный цифровой ретранслятор КОМБАТ МАНПАК-40 мощность 40 Вт, UHF диапазон 400-470 Мгц, питание 12V - 88 т.р.
  • Мобильный цифровой ретранслятор КОМБАТ МАНПАК-40 мощность 40 Вт, UHF диапазон 400-470 Мгц, ( VHF:136-174MHz; UHF:350-400MHz/ 400-480MHz/ 450-520MHz) питание 12V -115 т.р.

❗️❗️❗️ FAQ для новоприбывших от телеграм-канала Т0ЧКА Д0СТУПА

КОЛЛЕГИ, ПРОШУ ПОМОЩИ В РАСПРОСТРАНЕНИИ

В целом, я смотрю что хоть у меня на канале, как и у моего товарища Кибы постоянно задаются одни и те же вопросы (потому что все новички от связи - ленивые жЁппы, которые думают что им везде рады и все готовы им сиюминутно помочь).

Поэтому все моменты по ключевым вопросам и FAQ будут в данном посте: https://t.me/tochka_radio/642

1. С чего все начиналось (https://t.me/tochka_radio/304) и затем продолжилось (https://t.me/tochka_radio/307);

2. Методичка (https://t.me/tochka_radio/388)(не моя) от Георгия RX9CIM для начинающий адептов связи. Дополнения приветствуются, пожелания направляйте в бот обратной связи канала @tochka_radi0_bot; https://t.me/Tochka_radi0_bot

3. Таблица (https://t.me/tochka_radio/497) совместимости шифрования средств связи DMR от уважаемого тов. ASTRO9600; https://docs.google.com/spreadsheets/d/1pNwtXat6CaSg9gRGrpHwv9QTNDkNMsWJ/edit

4. Error code у ретров Hytera HR1065? Вам сюда (https://t.me/SignalMan_Kiba/28249/46337). Товарищ ASTRO9600 все необходимое выложил;

5. Зачем дуплексер для ретранслятора, ведь он стоит кучу денег которые я лучше потрачу на что-нибудь другое. Читать ТУТ И ВСЕМ (https://t.me/signalman_diary/897).

6. Инструкции (https://t.me/tochka_radio/404) и торрент-архив (https://t.me/tochka_radio/372) наработок по Motorola. Указанные архивы в представлении не нуждаются;

7. Алгоритм (https://t.me/tochka_radio/526) программирования средств связи DMR; https://t.me/tochka_radio/526 Алгоритм программирования DMR-радиостанций-Т0чка д0ступа

8. Основополагающая литература противника по связи (https://t.me/tochka_radio/597).

9. Что взять мобилизованному связисту/добровольцу с собой? Список оборудования и материалов тут (https://t.me/signalman_diary/602), дополнение приветствуется.

10. Как установить DMR-станции на бронетехнику? Следующим образом.

(https://t.me/tochka_radio/620?single)11. КСВ антенн портативных радиостанций. Чтиво в 2х частях: часть_1 (https://t.me/signalman_diary/877) и часть_2
(https://t.me/signalman_diary/880)Часть материалов выложена и написана мной и моими коллегами, коим выказываю огромную благодарность за потраченное время!

PS: Данный пост будет обновляться, с пожеланиями в бот обратной связи канала: https://t.me/Tochka_radi0_bot

Источник: https://t.me/tochka_radio/642



Теоретическая часть для не связистов

  • практически невозможно сделать радиостанцию с приемлемыми характеристиками на широкий диапазон частот,
  • невозможно сделать антенну с приемлемыми характеристиками на широкий диапазон частот
  • Антенны и радиостанции д.б. согласованны друг с другом
  • антенна и радиостанция на узкий диапазон частот будут работать всегда заметно лучше
  • увеличение мощности рации в 2 раза увеличивает дальность на 20-30%, гораздо эффективнее использовать более эффективную антенну
  • совместимость частот, аккумуляторов, зарядных устройств и типов шифрования имеет критически важное значение!!
  • хорошая радиостанция для СВО это рация -
    • с диапазоном VHF (транспортные средства, шатбы, артиллерия, разведка) + UHF (связь внутри взвода, подразделения) + 2 антенны на каждый диапазон
    • с шифрованием AES 256 совместимым с радиостанциями Комбат, Hytera, Anytone, Motorolla
    • супергетеродин
    • защита IP68/67
    • Зарядка от USB-C + зарядка от прикуривателя, аккумулятора 12 В

Радиостанция Азарт

  • отличная радиостанция но с недостатками, которые можно и нужно исправлять

Преимущества которых нет у других радиостанций в принципе

  • прыгающая частота - ППРЧ
  • может работать как ретранслятор для других станций - см. функция CrossBand
  • реально широкий диапазон 27 Мгц - 520 Мгц и рации и антенны - т.е. с радиостанцией можно связаться с любой другой радиостанцией

Известные недостатки

  • их очень мало в войсках, есть частично повреждённые
  • морально и физически устаревшие аккумуляторы - надо заказывать новый в КНР
  • рация очень навороченная на неё надо учится

Диапазоны радиостанций

  • Радиостанции должны работать в двух диапазонах VHF (137-174 МГц) и UHF (400-500 МГц)
  • VHF (137-174 МГц) при прочих равных условиях более дальнобойный, чем UHF (400-500 МГц), но хуже работает в условиях городской застройки из зданий (без ретрансляторов и выносных антенн)
  • радиостанции диапазонов CB - 27 Мгц и LB (Low Band) 30-70 Мгц - в СССР использовались для связи с внутри танковых подразделений из-за узкого и не совместимого диапазона который использовала пехота - не было нормального взаимодействия пехоты, танков и артиллерии (аналогичные проблемы были и в армии США)
  • радиостанции с частотным диапазоном SATCOM - 270-320 МГц

Антенны радиостанций

      • антенна для VHF должна быть достаточно длинная (1/4 динны волны 2 метра - минимум 50 см) по с равнению с поэтому рация с UHF но заточенной под неё более короткой (1/4 длинны волны от 70 см ~ 17,5 или 35 см.) и хорошей антенной будет ловить не хуже чем VHF.
      • среди не шатных антенн много подделок которые работают хуже чем штатные.

- используется в транспортных средствах

      • для VHF можно сделать длинную антенну в 2 м или специальные направленные антенны типа воловой канал, но из за громоздкости и некоторой сложности в обслуживании использовать их можно или на транспорте (танк, БМП, БТР) или в штабе батальона, арт. дивизиона и т.п. (узел связи, штаб)

Шифрование

  • д.б. шифрование AES-256 бит
  • скремблер, субтоны, "шифрование" в радиосетях TIER 1,2,3 - это не шифрование, а просто технологии скрытия
  • для минимальной защиты от РЭП (Радио Электронного Подавления) радиостанция д.б. построена по схеме Супергетеродин, а не на схеме прямого усиления с чипом RDA (особенно актуально для подразделений в первой линии), для тыловых и вспомогательных подразделений рации можно брать на чипе RDA1846

Гражданские радиостанции (рации) в зоне СВО

Проблема обеспечения связи является одной из основных в Вооружённых силах Российской Федерации (ВС РФ). О связи для каждого бойца на уровне отделение-взвод-рота-батальон в первую чеченскую войну приходилось только мечтать, да и во вторую тоже. Во время войны 08.08.08 многие помнят, когда командирам Российских подразделений высокого ранга приходилось использовать сотовую связь.

Несмотря на меры, предпринятые для оснащения ВС РФ современными средствами связи, их по-прежнему не хватает в войсках, в том числе и в зоне проведения специальной военной операции (СВО). Кроме ВС РФ, в зоне СВО находятся также отряды ополчения Донбасской и Луганской народных республик (ДНР, ЛНР), сотрудники частной военной компании (ЧВК) «Вагнер», которые изначально использовали гражданские средства связи, и с началом СВО у всех у них стала ощущаться нехватка средств связи.



Армейских навороченных радиостанций на всех не хватает. Фото: vitalykuzmin.net


Как следствие, гражданские переносные (портативные) радиостанции (рации) в массовом порядке отправляются добровольцами на передовую, поскольку хоть какая-то связь лучше, чем её полное отсутствие. Рации закупаются добровольцами, как физическими лицами, так и организациями. При этом иногда можно заметить ситуацию, когда закупаемые вроде бы уважаемыми сообществами рации стоят в два раза дороже, чем они продаются в сетевых магазинах. Да и по характеристикам поставляемые на передовую радиостанции могут значительно различаться.

Попробуем разобраться, какие гражданские рации попадают в зону СВО, в чём их преимущества и недостатки при использовании на поле боя.

Сразу оговоримся – гражданский рынок радиосвязи в России – это бенефис китайских радиостанций в максимально широком ценовом диапазоне. До начала СВО в профессиональном сегменте продавалась также американская и японская продукция, но сейчас их доля на рынке будет неуклонно падать.


Отличительные особенности, преимущества и недостатки


Гражданские радиостанции бывают разные – они отличаются ценой, качеством исполнения, ёмкостью аккумулятора, защищённостью от внешних воздействий, мощностью передатчика, чувствительностью, рабочим диапазоном длин волн на приём и передачу, а также многими другими параметрами.

Рассматривая гражданские радиостанции, можно выделить несколько основных критериев отбора.


Аналоговые и цифровые радиостанции


Здесь всё понятно, аналоговые гражданские радиостанции можно прослушать любой аналогичной радиостанцией или радиоприёмником, принимающим в используемом диапазоне длин волн.

Закрыть информацию в гражданских аналоговых радиостанциях от прослушивания практически невозможно. Теоретически в аналоговых рациях могут использоваться так называемые «скремблеры» – маскираторы речи, но на практике для обеспечения связи один и тот же тип скремблера должен быть установлен на всех используемых радиостанциях, что физически невозможно в зоне СВО, да и качество «закрытия» речи у аналоговых скремблеров невелико – по сути, они лишь искажают голоса абонентов.

Прослушать цифровую радиостанцию обычным радиоприёмником не удастся, однако при наличии у противника рации, поддерживающей аналогичный протокол передачи данных, зачастую это вполне реально. Используемые базовые ключи шифрования длиной 8/16 бит – это считай, что никакого шифрования и нет, расширенные ключи шифрования длиной 40 бит также достаточно сильно уязвимы к взлому. Для надёжной защиты необходимо 128–256-битное шифрование, которое имеется далеко не во всех цифровых радиостанциях.


Защита от помех, в том числе и от средств радиоэлектронной борьбы (РЭБ)


Устойчивость радиостанций к воздействию помех определяется реализованными в них схемотехническими решениями. Можно выделить два основных варианта реализации – радиоприёмники прямого преобразования и супергетеродинные радиоприёмники (супергетеродины) одинарного или двойного преобразования частоты. Супергетеродинные радиоприёмники обладают значительно лучшей помехозащищённостью.

Также считается, что высокую помехозащищённость обеспечивает псевдослучайная перестройка рабочей частоты (ППРЧ), когда радиостанции в процессе радиообмена меняют свою частоту (порядка 100–20 000 раз в секунду), но на гражданских моделях автору сталкиваться с ППРЧ не приходилось.


Мощность передатчика


Для большинства гражданских моделей она находится в районе 5 Вт, чего зачастую вполне достаточно, у некоторых моделей портативных радиостанций мощность передатчика достигает 10 Вт, что позволяет ещё немного увеличить дальность связи – стоит учитывать, что дальность связи не увеличивается пропорционально росту мощности радиопередатчика. К слову сказать – в большинстве китайских радиостанций заявленная мощность в 5 Вт чаще всего близка к реальной, а вот когда китайцы заявляют 8–10–15 Вт, то здесь уже надо смотреть, в наиболее дешёвых моделях повышенная мощность не обеспечивается.

Также мощность передатчика неодинакова для разных диапазонов длин волн, на которых может излучать конкретная радиостанция – в зависимости от выбранной частоты она может падать до двух раз от максимальной (чем шире диапазон частот используемой радиостанции на передачу, тем выше вероятность, что на некоторых участках мощность работы радиостанции будет значительно ниже заявленной).



Построение многоуровневой защищённой системы армейской связи – где-то в лучшем из миров



Частотный диапазон


В основном радиостанции, представленные на гражданском рынке, работают в диапазонах VHF 136–174 МГц (двухметровый диапазон) и/или UHF 400–470 МГц (75-сантиметровый диапазон). Есть ещё гражданские радиостанции CB диапазона (27 МГц), но в портативном виде они используются редко – в основном в качестве автомобильных радиостанций, поскольку при длине волны в 11 метров сделать компактную и эффективную антенну затруднительно.

Несмотря на то, что однодиапазонные VHF или UHF радиостанции чаще всего эффективнее двухдиапазонных, выбор двухдиапазонных VHF + UHF, по мнению автора, будет более оправдан, поскольку падение характеристик относительно однодиапозонных раций у них незначительно, при этом неизвестно, на каких частотах будет построена связь в каждом конкретном случае – лучше иметь к ним несколько антенн для разных условий и диапазонов.

С другой стороны, не стоит увлекаться поиском трёхдиапазонных радиостанций или радиостанций с каким-либо расширенным диапазоном (например, UHF 400–512 МГц) – не стоит надеяться, что, организовав связь в диапазоне длин волн, недоступном большинству радиостанций, удастся скрыться от прослушки противника – широкополосные SDR-приёмники вскроют вашу частоту за доли секунды.

Иногда высказывается мнение, что гражданские радиостанции превосходят армейские по дальности связи. Одной из причин этого, по мнению ряда специалистов в области радиосвязи, является использование в комплекте с армейскими радиостанциями широкополосных нерезонансных антенн, способных работать в большом диапазоне длин волн, например, от 33 до 527 МГц. Проблема в том, что нерезонансная антенна всегда уступает узкополосной резонансной антенне, настроенной на конкретный диапазон – Low Band (30–50 МГц), VHF (136–174 МГц) или UHF (400–512 МГц). Таким образом, установив на армейскую радиостанцию резонансную антенну, можно значительно увеличить дальность её связи в выбранном диапазоне.


Ёмкость аккумулятора


Здесь вполне можно нарваться на явные преувеличения производителя, впрочем, почти всегда точность заявленных характеристик зачастую прямо пропорциональна ценовой категории радиостанции. Для популярных моделей существуют аккумуляторы увеличенной ёмкости, переходники для работы от автомобильного аккумулятора, батарейные боксы для работы от батареек формата АА/ААА.

У цифровых радиостанций расход электроэнергии зачастую значительно выше, чем у аналоговых, что необходимо учитывать при выборе цифровых радиостанций с небольшой ёмкостью аккумулятора.


Защищённость от внешних воздействий


Если говорить о решениях низшего и среднего ценового диапазона, то лучше использовать чехол, поскольку защита от внешних воздействий в них может быть весьма условной, даже если она заявлена – легко может снизиться громкость динамика, вроде бы защищённой по стандарту IP-67 радиостанции, после её попадания даже под небольшой дождь. Конечно, в профессиональных гражданских моделях таких проблем нет, но высокая стоимость вряд ли сделает отправку их на фронт массовой.


Профессиональные или радиолюбительские радиостанции


Здесь речь идёт не о стоимости, а о возможности полного управления радиостанцией с клавиатуры, в том числе прямого ввода частоты. Считается, что в профессиональных радиостанциях частоты программируются заранее, а далее пользователь может только выбирать один из запрограммированных каналов валкодером.

Возможно, что когда речь идёт о какой-нибудь стройке, каком-то промышленном объекте, то такое решение является оптимальным, но применительно к зоне боевых действий использование радиостанций без возможности прямого ввода частоты с клавиатуры, равно как и ввода иных настроек, вряд ли целесообразно.

Рассмотрим поподробнее некоторые модели гражданских радиостанций, которые попадают или могут попасть в зону СВО.

Опять же, сразу оговоримся, что будем рассматривать только радиостанции низшего и среднего ценового диапазона (низшего – до 10 000 рублей, среднего – до 30 000 рублей; понятно, что за 50–100 тысяч рублей можно приобрести хорошие радиостанции профессионального уровня Motorola или Hytera, но мало у кого есть возможности приобретения их как для себя, так и в качестве оказания помощи бойцам в зоне СВО. Кроме того, ходят слухи, что к радиостанциям Motorola у американцев есть «мастер-ключи», нивелирующие любое шифрование.

Учитывая специфику Китая, как государства, можно предположить, что и в их оборудовании имеются «потайные ходы» для китайских специальных служб. Но применительно к гражданским радиостанциям есть один нюанс, как говорят, «на любую вашу хитрость Россия ответит своей непредсказуемой глупостью» – это они ещё с Китаем не работали. Выпускается столько радиостанций, так быстро меняются модели и прошивки, сколько в них «косяков», что вычленить в них уязвимости, свести их в систему, скорее всего, практически невозможно. Пока будешь ломать одну станцию, китайцы выпустят уже десяток новых радиостанций и сотню новых прошивок – какие попадут в зону СВО, какие ломать, какие нет, какие уязвимости остались, какие закрылись – сам чёрт голову сломит.


Аналоговые радиостанции


Одними из самых распространённых раций на рынке являются радиостанции компании Baofeng и, возможно, наиболее известной и распространённой из них являются радиостанции Baofeng UV-5R. Эти радиостанции построены по принципу прямого преобразования, заявленная мощность 5 Вт чаще всего выдерживается, хотя иногда возникает ощущение, что эти рации делаются на нескольких разных производствах, в результате чего их качество и характеристики могут гулять.

Странно, автору доводилось видеть посты в телеграм-каналах о сборе средств на СВО для закупки в том числе радиостанций Baofeng UV-5R по цене в 4 000 рублей за штуку, хотя даже в российских интернет-магазинах и маркетплейсах они продаются по цене порядка 2 000 рублей, а оптом из Китая их можно заказать примерно в два раза дешевле.



Вот она родимая – радиостанция Baofeng UV-5R


Существует версия UV-8R с якобы увеличенной до 8 Вт мощностью, но, по результатам измерений многих пользователей в российском сегменте сети Интернет, там стоит всё тот же передатчик на 5 Вт. Также существует тенденция ухудшения качества радиостанций семейства UV-5R, например, металлическое шасси постепенно сменилось на пластиковое – следствие оптимизации производства.

Если рассматривать низший ценовой диапазон, то, по мнению автора, имеет смысл обратить внимание на модель QUANSHENG UV-R50. Эта радиостанция выполнена на базе решений Baofeng UV-5R, однако в ней немного переработана схемотехника, установлены полосовые фильтры на входе сигнала, что позволяет немного улучшить помехозащищённость, шасси осталось (на текущий момент) металлическим. Да и качество радиостанций QUANSHENG, по личному опыту и по отзывам российских пользователей, одно из лучших для своего ценового сегмента. При этом их стоимость всего на несколько сот рублей выше, чем у Baofeng UV-5R.

В чём преимущество радиостанций семейства Baofeng UV-5R – так это в огромном количество прошивок и аксессуаров, выпускаемых для них. Кстати, не все из них будут совместимы с QUANSHENG UV-R50, а уж прошивки 100-процентно не совместимы, впрочем, в зоне СВО прошивать аналоговые радиостанции, скорее всего, особого смысла нет.



QUANSHENG UV-R50


Более предпочтительным выбором являются радиостанции с супергетеродинным радиоприёмником. В низком ценовом сегменте таких радиостанций крайне мало, один из лучших вариантов – это, опять же, радиостанция компании QUANSHENG, модель TG-UV2 PLUS мощностью 10 Вт. Её стоимость примерно в три раза выше, чем у ранее рассмотренных радиостанций Baofeng UV-5R / QUANSHENG UV-R50, но улучшенные характеристики по дальности связи и помехозащищённости это вполне оправдывают.



QUANSHENG, модель TG-UV2 PLUS


Автор никак не связан с компанией QUANSHENG или с её представителями, и не получал от них никакого вознаграждения в какой-либо форме.

Приобретать/отправлять аналоговые радиостанции более высокого класса и стоимости в зону СВО, по мнению автора, наверное, уже нет смысла – радикального прироста характеристик они не обеспечат, если позволяют средства, можно рассмотреть цифровые радиостанции.


Цифровые радиостанции


С цифровыми радиостанциями есть две проблемы.

Первая – это то, что почти все недорогие цифровые радиостанции построены с использованием прямого преобразования, то есть никаких супергетеродинов, а значит – их помехоустойчивость минимальна: вроде как в моделях подороже китайцы ставят фильтры, немного улучшающие помехозащищённость.

Вторая проблема – это то, что шифрование цифровых радиостанций одних производителей не всегда совместимо с шифрованием радиостанций других производителей, даже несмотря на то, что формально они работают в рамках одного цифрового протокола связи. Более того, даже у одного производителя радиостанции разных линеек могут не обеспечивать зашифрованную связь друг с другом.

Одним из самых простых и недорогих решений, можно сказать, входным билетом в мир цифровой радиосвязи, является цифровая радиостанция Baofeng DM-1801 с мощностью передатчика 5 Вт и возможностью прямого ввода частоты с клавиатуры. Под вопросом находится не только помехозащищённость данной радиостанции, но и её возможности по шифрованию каналов связи.



Преимуществом Baofeng DM-1801 является чёрно-белый дисплей, отлично читаемый днём без подсветки – в погоне за модой, вопреки здравому смыслу, производители радиостанций везде суют цветные дисплеи, отличающиеся повышенным энергопотреблением, невозможностью работы без подсветки и нечитаемостью на ярком солнце


Чуть выше уровнем стоят радиостанции типа Retevis RT-3S, она же TYT DM-UV380 / DM-UV390 (последняя имеет влагозащищённый корпус). Эти радиостанции могут быть оснащены приёмником сигналов GPS.



Радиостанции Retevis RT-3S, TYT DM-UV380, TYT DM-UV390


Особняком стоит радиостанция Retevis RT-3 DMR. Эта модель выпускается в диапазонах VHF или UHF и имеет супергетеродин на входе, по крайней мере, так было раньше – китайцы иногда могут менять содержимое без смены обозначения изделия. Если супергетеродин в составе данной радиостанции сохранён, то она должна быть одной из наиболее устойчивых к помехам цифровых радиостанций среднего ценового диапазона.



Цифровая радиостанция Retevis RT-3 DMR с супергетеродинным радиоприёмным трактом (конечно, если производитель не внёс изменений в конструкцию без изменения наименования модели)


Максимальную защиту от прослушивания противником обеспечивают цифровые радиостанции с шифрование AES 256 бит. К ним относятся, например, RETEVIS Ailunce HD1 DMR и Zastone UV008. Обе этих радиостанции выполнены на базе RDA чипа с прямым преобразованием частоты, максимальная мощность передатчика – 10 Вт. Обе радиостанции имеют полную защиту от пыли и влаги по стандарту IP67.

По отзывам, радиостанция RETEVIS Ailunce HD1 DMR имеет чуть худшую чувствительность в аналоговом и цифровом режимах по сравнению с радиостанцией Retevis RT-3S, но достаточно стабильную развивающуюся прошивку и хорошую поддержку производителя. Радиостанция Zastone UV008 пока является новой и достаточно «сырой», с рядом программных, а возможно, что и аппаратных недоработок.



Радиостанции RETEVIS Ailunce HD1 DMR и Zastone UV008 с шифрованием 256 бит


Необходимо напомнить, что шифрование AES 265 бит, скорее всего, не будет работать при связи с использованием радиостанций разных производителей.

Вершиной относительно недорогих цифровых радиостанций с шифрованием AES 256 бит являются радиостанции Anytone AT-D878UV plus / Anytone AT-D878UV II plus, чьи параметры сопоставимы с радиостанциями Motorola, обладающими в несколько раз большей стоимостью. Мощность передатчика 7 Вт, GPS, прямое преобразование частоты, но вроде есть какие-то фильтры на входе приёмника.



Радиостанция Anytone AT-D878UV II plus



Российские производители гражданских раций


Они существуют. Вроде бы КБ «Беркут» выпускает свои радиостанции полностью в России. Но их портативные радиостанции работают в диапазоне CB (27 МГц) – споры о том, можно ли получить приемлемую дальность связи в этом диапазоне с компактной антенной, судя по всему, будут идти ещё долго, тем не менее широкого распространения портативные рации КБ «Беркут» не получили. Являются они аналоговыми, шифрование в них отсутствует.

Свой протокол сетевой радиосвязи под названием «Волновая сеть» продвигает ООО «Радиотехника». В нём радиостанции пользователей обеспечивают ретрансляцию до восьми сигналов других абонентов, выстраивая самоподдерживающуюся распределённую сеть – трафик может дробиться по пути до получателя между случайными узлами, используется шифрование 56 бит.

Диапазон рабочих частот системы «Волновая сеть» составляет 868,7–869,2 МГц. Благодаря чрезвычайно низкой мощности передатчика – порядка 25 мВт, ячейки «волновой сети» сложно запеленговать, но у низкой мощности есть и обратная сторона – при отсутствии ретрансляторов дальность связи будет небольшой. В некоторых российских интернет-блогах рассказывается об успешном применении «Волновой сети» в ЛНР.

Большая часть других российских производителей раций выпускает свои изделия на китайских заводах у OEM-производителей. Зачастую отличия от китайских аналогов практически отсутствуют, только цена выше. Иногда русифицировано меню.

Возможно, что кто-то идёт и дальше, разрабатывая свои схемотехнические решения (которые потом скопируют китайцы), но информации о российских радиостанциях, особенно цифровых, куда меньше, чем о китайских, японских и американских.


Выводы


Связь исключительно важна в зоне боевых действий. Нет связи – и война может быть проиграна, несмотря на наличие любых других современных вооружений. Есть связь – но она легко пеленгуется и прослушивается противником, и это может быть хуже, чем полное отсутствие связи.

Рассмотренные в данном материале гражданские радиостанции никак не заменят современные армейские радиостанции, но могут дополнить их там, где армейских радиостанций физически нет.

Аналоговые радиостанции могут использоваться в тылу, на удалении порядка 20 километров от противника – там тоже есть потребность в радиосвязи. При использовании кодовых таблиц и грамотном применении короткими передачами они осторожно могут использоваться на передовой – но в целом это плохое решение. Аналоговые радиостанции также могут использоваться как средство последнего шанса в определённых критических ситуациях.

Цифровые радиостанции, особенно с серьёзным шифрованием на борту, могут использоваться и на передовой. Конечно, отсутствие режима ППРЧ упрощает их пеленгацию противником, но и здесь возможны варианты – короткие сеансы радиообмена, смена позиций, выведенные на несколько десятком метров в сторону антенны.

Потенциально можно даже провоцировать противника на нанесение удара по месту, где по факту будет только китайская антенна за 500 рублей, для вскрытия его артиллерийских позиций и последующего удара «Ланцетом» или организации бесполезной траты противником дорогостоящих «Хаймарсов» – в конце концов, такие радиоигры велись воюющими сторонами уже на заре появления радиосвязи.

Как минимум хорошо то, что на гражданском рынке присутствуют вполне современные и эффективные решения, позволяющие относительно быстро обеспечить связью добровольческие батальоны, ЧВК, а при необходимости и ВС РФ.

Комментарии

После вранья про "российских производителей",нет смысла читать.Далее всё рассчитано на тех.кто в радиосвязи вообще ничего не понимает.Голимая реклама радиостанций с переклеенными шильдиками соригинальных на российские и одновременным увеличением цены.
Сейчас уже есть Baofeng DM-1801 c AES 256
Боже, что за идиот это писал?
"Quansheng UV-R50 - аналог Baofeng UV-5R но на выходе стоят варикапы, что делает рацию более помехозащищенной по сравнению"

Сами то поняли что написали ?

И так вся статья через строчку.

Попросите написать или отредактировать технаря , а не девочку-менеджера.
"т.к. невозможно встроить 2 супергетеродина на 2 диапазона в 1 портативную рацию"

Не вводите людей в заблуждение. Такие станции точно лет 20 выпускаются. В некоторых даже есть режим кроссбенд ретранслятора.
Написать отзыв
