Краткое руководство по УКВ радиосвязи на примере Baofeng UV-82 / radiochief.ru

Это краткое руководство по радиосвязи в формате памятки для пользователей гражданских УКВ диапазонов (и не только). Данное руководство отвечает на вопрос, как и что делать, если у вас в руках оказалась любительская УКВ радиостанция. Как настроить радиостанцию для связи? Какие выбрать частоты для связи? Где можно «работать», а где нет? Все примеры в руководстве взяты из личного опыта использования распространенной любительской радиостанции Baofeng UV-82, и могут быть легко перенесены на другие радиостанции от этого и других производителей.

Цели и задачи радиосвязи

Радиосвязь в современном мире применяется достаточно широко для передачи различного рода информации.

Радиосвязь используется в служебных и рабочих целях: различными ведомствами, строителями, крановщиками, обслуживающими организациями, спец. службами, авиа-морскими и железнодорожными диспетчерами.
В гражданских и любительских целях: альпинистами, парапланеристами, рыбаками, охотниками, в рамках технического творчества, в походах, туристами, двигающимися одной или несколькими группами.

Общение может вестись как между отдельными группами, так и с каждым отдельным участником группы, имеющим радиостанцию. Можно устанавливать радиосвязь между автомобилями или велосипедистами, двигающимися в колонне по дорогам общего пользования для удобства движения колонны и безопасности всех участников движения.

Радиостанция Baofeng UV-82 и с чем ее едят

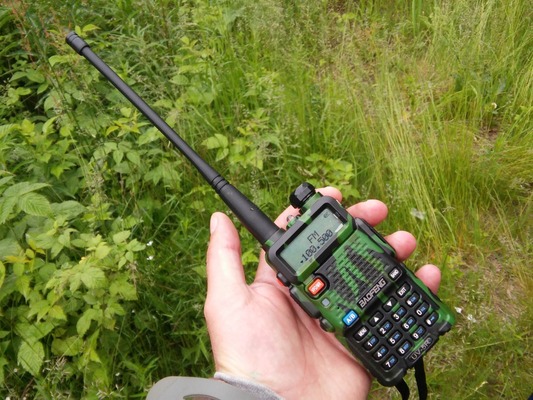

baofeng UV-82

Радиостанция марки Baofeng UV-82 считается любительской! Максимальная выходная мощность передатчика этой радиостанции варьируется от 5 Вт до 8 Вт, в зависимости от модели. Характеристики обычно указываются на задней панели станции под аккумулятором. Гнаться за максимальной мощностью (8 Вт) не рекомендуется! Так как в этом есть свои минусы. С увеличением максимальной мощности напрямую связан быстрый разряд аккумулятора и температурный нагрев выходного каскада при работе на передачу. Выходная мощность передатчика в 4-5 Вт считается оптимальной для данных радиостанций.

Baofeng UV-82 имеет фонарик и FM радио, кнопки управления фонарём и радио находятся на левой боковой панели “F” и “M” под кнопками РТТ. Верхняя кнопка “F” включает FM радио, нижняя “M” фонарь. Фонарь имеет два режима работы – постоянный свет и мигание. Нажатие на кнопку “F” более двух секунд отправляет на установленную на станции радиочастоту звуковой сигнал тревоги и включает мигающий световой сигнал фонаря.

Для работы в эфире необходимо использовать антенну, входящую в комплект радиостанции, так как она имеет характеристики и настройки для работы именно с данной моделью радиостанции. Такая антенна является двухдиапазонной, то есть приемлемо работающей в UHF и VHF диапазонах как на передачу, так и на приём сигнала.

ВАЖНО! Помните, что для качественной, бесперебойной работы радиостанции и качества приёма-передачи сигнала наиболее важна не максимальная выходная мощность станции, а исправная, правильно подобранная по рабочим характеристикам, хорошо настроенная и правильно установленная антенна!

Есть так называемые «усиливающие» антенны, улучшающие качество приёма-передачи, они, как правило, большей длины и работают тоже в двух диапазонах.

Есть антенны для работы в одном радиодиапазоне и даже на одной строго определённой частоте, такие антенны являются профессиональными и применяются в основном экстренными и спец. службами.

Для повседневного и бытового общения подойдут входящие в комплект станции двух-диапазонные антенны или приобретённые отдельно “усиливающие” антенны, но подбор подобных антенн лучше поручить специалисту или проконсультировавшись с ним, так как на рынке данного вида товаров существует много некачественных подделок.

ВНИМАНИЕ! Радиостанцию ЗАПРЕЩЕНО включать со снятой антенной. Включение радиостанции производится ТОЛЬКО С УСТАНОВЛЕННОЙ на ней антенной. Связано это с особенностями выходного каскада передатчика радиостанции.

Зарядка аккумулятора производится с помощью зарядного стакана, входящего в комплект, заряжать можно как отдельно снятый со станции аккумулятор, так и вставленную в зарядный стакан станцию с установленным на ней аккумулятором.

Baofeng UV-82 НЕ имеет никаких степеней защиты, ни от ударов, ни от погружения в воду, ни от брызг! Помните это и обращайтесь с ней бережно! При отрицательных температурах воздуха время работы Li-Ion аккумуляторной батареи заметно снижается, поэтому в условиях холода, по возможности, держите радиостанцию в тепле, под одеждой. Либо снимайте и убирайте аккумулятор в тепло. Устанавливайте аккумулятор на станцию непосредственно перед работой в эфире. В продаже имеются аккумуляторы повышенной ёмкости, они увеличивают время работы станции от одной зарядки. Как правило, они большего размера и веса.

Радиостанции данного типа работают на приём и передачу в двух диапазонах частот: UHF 400 – 520 МГц и VHF 136 – 174 МГц. Границы этих диапазонов установлены заводскими настройками.

Диапазон UHF 400-520 МГц

Подходит для условий плотной городской застройки за счёт хороших переотражений радиоволн от зданий и сооружений. В нём есть два участка для работы граждан без получения разрешения (лицензии) – PMR и LPD.

PMR (англ. Private Mobile Radio, пи-эм-ар) — европейская безлицензионная система (называемые в обиходе как PMR 446) подвижной радиосвязи в УКВ-диапазоне с частотой 446.000—446.200 МГц и имеющей 8 каналов связи. Предназначена исключительно для частного использования и для удовлетворения бытовых нужд в радиосвязи широких масс населения. В качестве вызывного канала общепринято использовать канал 8 (446,09375 МГц).
Государственная Комиссия по радиочастотам выделила полосы радиочастот 446.0000—446.1000 МГц для портативных радиостанций в ноябре 2005 года. Официальное ограничение максимальной выходной мощности: 0,5 Вт, шаг сетки: 12,5 кГц.

LPD (англ. Low Power Device, эл-пи-ди) — это диапазон радиочастот для маломощных устройств, входящий в международную сетку промышленных, научных и медицинских частот. На этой частоте работают маломощные радиостанции, брелоки различных сигнальных систем и радиопульты. В России применение маломощных устройств, в том числе радиостанций диапазона LPD, разрешается при мощности передатчика не более 10 мВт или 0,01 Вт.
Каналы располагаются на частотах от 433.075 МГц до 434.775 МГц с шагом в 25 кГц.
Минусы этого диапазона: большое количество помех в городских условиях, большое количество работающих там абонентов, служб и электронно-передающих устройств, малая эффективность при использовании в лесных условиях.

Диапазон VHF 136 – 174 МГц

Отличается лучшей помехозащищённостью, хорошо подходит для лесных условий и пересечённой местности. Минусы данного диапазона: менее эффективен в условиях плотной городской застройки. В Российской Федерации в этом диапазоне выделены частоты 145.206 – 145.594 МГц (145.500 вызывная частота) для любительской радиосвязи в частотной модуляции, там общаются радиолюбители, имеющие лицензию и присвоенный радиопозывной. Без лицензии общаться на диапазоне VHF – ЗАПРЕЩЕНО! Но в экстренных случаях МОЖНО запросить помощь, передать свои координаты, попросить связаться с экстренными службами для оказания помощи.
Все остальные частоты в данном диапазоне считаются СЛУЖЕБНЫМИ.
Любые разговоры в служебных диапазонах или вне LPD и PMR строжайше ЗАПРЕЩЕНЫ, ибо можно помешать экстренным службам выполнять порученные служебные задания.
Помните – это может быть вопрос ЖИЗНИ и ЗДОРОВЬЯ людей!

Для личного общения рекомендуется использовать разрешённые диапазоны LPD и PMR так как они считаются “гражданскими”. Таблицы LPD и PMR диапазонов приложены ниже к инструкции.
Строго говоря, любое общение при мощности передатчика более 0.01 Вт на LPD и 0.5 Вт на PMR должно осуществляется с лицензией и присвоенным позывным, таковы правила гражданской радиосвязи!

Правила проведения радиосвязи

radio

Идеальными условиями при проведении радиосвязи будут условия прямой видимости с другими корреспондентами, то есть, без преград на пути радиоволн.

При работе корреспондентов на малых расстояниях, на радиостанциях рекомендуется установить пониженную мощность “low” равную 1 Вт. Мощность устанавливается в настройках “Menu” – пункт 2. Это позволяет увеличить общее время работы радиостанции.

По возможности, лучше находиться на максимально возвышенных и открытых точках, на горе, крыше здания, подальше от стен строений, в центре двора.

В помещениях лучше находиться как можно ближе к оконным проёмам.

Стены зданий, строения, горы, заводские конструкции, плотный лес — всё это преграждает прохождение и распространение радиоволн, сокращает дистанцию связи и увеличивает количество помех.

При работе из автомобиля помните, что кузов обладает экранирующим свойством, то есть отражает радиосигналы, поэтому при работе в эфире из салона автомобиля намного сокращается расстояние связи и её качество, а также увеличивается количество помех. При работе из автомобиля значительно эффективнее использовать внешнюю антенну и возимую радиостанцию. С портативной радиостанцией лучше проводить сеансы связи выходя из салона автомобиля, либо выставив станцию из окна.

Так же дальность радиосвязи сокращают помехи бортовых систем автомобиля, большое количество одновременно включенных электроприборов, ЛЭП, светодиодные лампы, ксенон, зарядки для телефонов.

Для понимания распространения радиоволн представьте следующую картину.

У вас в руках находится люминесцентная лампа, равномерно светящая во всех направлениях. Там, где свет от лампы преграждается чем-либо, образуется тень. Чтобы тени не было, нужно обойти преграду, выйти на открытый участок, чтобы свет распространялся дальше в пространстве. И хотя радиоволны имеют возможность ОТРАЖЕНИЯ от преград, но разные материалы по-разному отражают радиоволны, а какие-то поглощают их, и переотраженные волны в любом случае имеют гораздо меньшую мощность. В точке приема переотраженный сигнал будет приниматься с помехами, в отличии от прямого, который будет приниматься без помех.

Включение и настройка радиостанции Baofeng UV-82

baofeng uv-82

Радиостанция включается ручкой, находящейся на верхнем торце станции. Поворотом по часовой стрелке с щелчком производится включение, а дальнейшее вращение ручки регулирует громкость приёма станции. Baofeng UV-82 может работать на приём сразу на двух разных частотах и имеет две кнопки (тангенты, PTT) передачи для разных частот. Радиочастота устанавливается с помощью цифровых кнопок на передней панели станции и отображается на ЖК дисплее станции. Верхняя кнопка передачи – РТТ (А), отвечает за работу на частоте, указанной в верхней строке дисплея, нижняя кнопка РТТ (В) на частоте, указанной в нижней строке дисплея. Данная радиостанция предусматривает работу и с выносным переговорным устройством – гарнитурой, входящей в комплект, либо выносным микрофоном-манипулятором. Разъём для подключения выносной гарнитуры находится с правой стороны станции под резиновой заглушкой, туда же подключается выносное переговорное устройство с микрофоном, динамиком и тангентой.

Ввод частот производится с помощью цифровых кнопок на передней панели, а цифровое значение отображается на ЖК-дисплее станции. Как правило, частота обозначается шестизначным числом, но в некоторых случаях в диапазоне PMR есть восьмизначные значения. Значения частот измеряются в мегагерцах и обозначаются как МГц/MHz.

Во время работы с радиостанцией при разговоре следует держать её передней панелью к себе лицом и строго вертикально антенной вверх, не закрывая своим телом направление передачи. То есть держать радиостанцию повернувшись лицом в предполагаемом направлении корреспондента, с которым проводится связь. Антенну при этом не надо трогать руками или касаться ею тела, это снижает качество связи.

Говорить нужно в сторону отверстия микрофона, находящегося на передней панели радиостанции. После нажатия кнопки РТТ станция переходит в режим ПЕРЕДАЧИ. После нажатия кнопки РТТ необходимо выдержать паузу 0.5 секунды для установления связи с другой станцией и только после этого говорить в микрофон! Тогда не будет пропусков информации в начале передачи. Только после окончания передачи, проговаривания информации, следует отпустить кнопку передачи, и станция перейдёт в режим ПРИЁМА, то есть будет принимать и озвучивать информацию другого корреспондента. До начала передачи следует продумать фразы, говорить следует максимально сжато и кратко, но в то же время максимально информативно, умещая в краткие фразы больший объём информации. Говорить следует достаточно громко, чётко и внятно. “Чеканьте” слова!

Ключевые слова или фразы лучше проговаривать два-три раза, для уверенности их прохождения и понимания абонентом. Поддерживайте дисциплину в радиоэфире!

  • Подумайте, прежде чем что-то сказать.
  • Перед выходом в эфир послушайте его несколько секунд, не работает ли на этой частоте кто-то другой?
  • Учитывайте интонацию и законченность фраз.
  • Говорите коротко, сжато, со скоростью не более 100 слов в минуту.
  • Старайтесь не использовать сленг.
  • В радиоэфире запрещён мат, оскорбления, унижение достоинства других корреспондентов, создание шумов и радиопомех.
  • Помните: будьте взаимовежливы и не мешайте посторонним разговорам, лучше перейдите на другую частоту или канал.

Радиосвязь следует проводить на заранее оговорённой всеми абонентами частоте, рекомендуется договариваться заранее о наличии резервной частоты связи, на случай помех, или посторонних разговоров.

Надо понимать, что частота, успешно используемая абонентами в одной местности, может быть непригодна для использования в другой местности. В другой местности на той же радиочастоте могут вестись разговоры других абонентов, присутствовать помехи от ЛЭП, электрооборудования, геомагнитные и атмосферные помехи.

В начале связи, после включения станции, прослушайте эфир несколько секунд для того, чтобы убедиться, что никто не ведёт переговоры на выбранной вами частоте. Потом запросите корреспондента по его ПОЗЫВНОМУ (имени), для того чтобы убедиться, что он находится на этой же частоте и слышит вас. Запрашиваемый корреспондент подтверждает своё нахождение на частоте и готовность к работе фразой – “НА СВЯЗИ”. После этого нажмите кнопку передачи (РТТ) и передавайте информацию. В конце передачи информации необходимо добавлять слово “ПРИЁМ”, означающее конец фразы, конец связи и переходе радиостанции на ПРИЁМ информации от другого корреспондента. Корреспондент, которому сообщают информацию должен дать понять, что В ПОЛНОМ ОБЪЁМЕ ПРИНЯЛ И ПОНЯЛ передаваемую информацию словами: “ПОНЯТО – ПРИНЯТО”, либо запросить повтор передачи информации: “НЕ ПОНЯЛ (ПРИНЯЛ), ПОВТОРИТЕ”. Старайтесь быть ПОНЯТНЫМ для собеседника.

Завершение сеанса связи следует обозначить фразой: “Отбой”, либо “Конец связи”.
Хороших Вам сеансов радиосвязи в радиоэфире!
