Обзор автоинформатора АИР‑1.0‑4

Автоинформатор АИР‑1.0‑4 — компактное устройство для автоматического повторения заранее записанных голосовых сообщений через заданные интервалы времени. Его можно использовать для речевого оповещения на АЗС, парковках, в ТЦ, а также совместно с радиостанциями Си‑Би и других диапазонов как голосовой маяк или рекламный информатор.

Устройство разработано и выпускается компанией «Оптим Связь» и рассчитано на работу в связке с мобильными и стационарными радиостанциями. Автор схемотехники — российский разработчик Павел, благодаря которому АИР‑1.0‑4 получил простой интерфейс и функционал, достаточный для большинства прикладных задач.

Конструкция и внешний вид

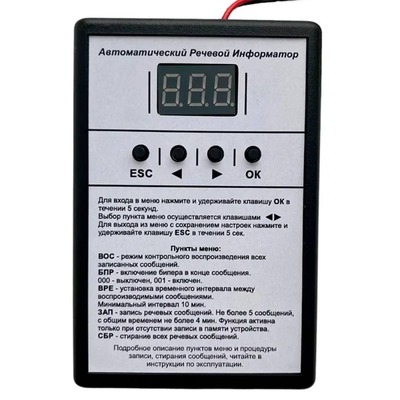

АИР‑1.0‑4 выполнен в небольшой пластиковой коробке черного цвета размерами примерно 7,5 × 11 × 3 см, что позволяет без проблем разместить его в автомобиле или на рабочем столе. На нижней части корпуса установлены четыре резиновые ножки, обеспечивающие устойчивое положение на любых поверхностях.​

На верхней панели расположен трехразрядный светодиодный 7‑сегментный индикатор и блок кнопок управления, рядом нанесена краткая «шпаргалка» по меню. На верхний торец выведены кабель питания и кабель для подключения к радиостанции или другому устройству, осуществляющему трансляцию. На нижнем торце размещен кабель для подключения микрофона или гарнитуры радиостанции; изначально провода поставляются нераспаянными, что позволяет подобрать разъемы под конкретные модели (например, Yosan, MegaJet, Optim).

Возможности и основные функции

Несмотря на простой внешний вид, автоинформатор обладает достаточно широким набором функций для автоматического оповещения.

• Память до 5 голосовых сообщений, суммарная длительность до 4 минут.

• Автоматическое последовательное воспроизведение записей через заданный интервал (например: сообщение 1 → 10 мин → сообщение 2 → 10 мин → сообщение 3 и т.д.).

• Настраиваемый интервал между циклами воспроизведения от 10 до 180 минут с шагом 1 минута.

• Контрольное досрочное прослушивание всех записанных сообщений через пункт меню «ВОС» (сообщения проигрываются одно за другим без пауз).

• Включение/отключение тонального сигнала окончания передачи (бипера) через пункт меню «БПР».

• Полное стирание всех сообщений командой «СБР».

В обычном режиме, когда автоинформатор не передает, он работает как «прозрачная» вставка между тангентой и радиостанцией, не мешая обычной работе станции.

Подключение к радиостанции и распайка

Автоинформатор включается в разрыв цепи гарнитуры: один кабель подключается к разъему микрофона радиостанции, второй — к самой гарнитуре или тангенте. Поскольку на выходе идут нераспаянные провода, пользователю необходимо самостоятельно установить нужные разъемы под конкретную модель радиостанции.

Цветовая маркировка проводов следующая:

• Оплетка — общий провод и экран микрофонной цепи.

• Желтый — микрофонный сигнал.

• Черный — цепь громкоговорителя; для корректной работы должна быть замкнута на «землю», иначе прием может пропасть.

• Красный — линия управления режимом «передача» радиостанции и запуск/останов записи в режиме «ЗАП».

• Белый — опциональный провод 1, может использоваться для особенностей некоторых гарнитур.

• Зеленый — опциональный провод 2, также резерв для совместимости с различными тангентами.

После распайки под конкретную радиостанцию и гарнитуру устройство готово к работе в эфире.

Работа с меню и запись сообщений

Для управления предусмотрено меню из пяти пунктов, основное обозначение которых выведено на переднюю панель. Переключение осуществляется кнопками «<-», «->», «OK» и «ESC», а вход в меню — удержанием клавиши OK около 5 секунд.

Стирание памяти

Перед первой записью или при необходимости полностью перезаписать сообщения рекомендуется очистить память устройства.

1. Удерживайте «OK» около 5 секунд до входа в меню.

2. Клавишей «->» выберите пункт «СБР».

3. Снова нажмите и удерживайте «OK» не менее 5 секунд, пока «СБР» не начнет мигать.

4. Одновременно нажмите «<-» и «->». Надпись погаснет и через 2–3 секунды загорится вновь — память очищена.

Запись сообщений (пункт «ЗАП»)

1. Войдите в меню (удержание «OK» 5 секунд).

2. Кнопками «<-»/«->» выберите пункт «ЗАП» и коротко нажмите «OK» — индикация «ЗАП» начнет мигать.

3. Поднесите микрофон на расстояние 5–10 см, нажмите РТТ (прием‑передача) на тангенте и произнесите текст.

4. Отпустите РТТ — на дисплее отобразится номер записанного сообщения.

Не выходя из пункта «ЗАП» можно последовательно записать до пяти сообщений, каждый раз используя клавишу РТТ для старта и окончания записи. Для выхода из режима записи кратковременно нажмите ESC для перехода к другим пунктам меню или удерживайте ESC около 5 секунд для возврата в основной режим.

После выхода в рабочий режим дисплей покажет количество записанных сообщений, затем начнется автоматическое воспроизведение по очереди с установленным интервалом, параллельно отображается обратный отсчет до следующего выхода в эфир. Если в памяти ничего нет, в основном режиме на дисплее будет гореть «000».

Контрольное прослушивание и настройка интервала

Для контрольного прослушивания (пункт «ВОС») необходимо:

• войти в меню удержанием «OK»;

• выбрать «ВОС» и коротко нажать «OK», после чего все записанные сообщения будут воспроизведены одно за другим без интервалов.
  По окончании прослушивания можно выйти из меню кратким или длительным нажатием ESC.

Настройка интервала между циклами (пункт «ВРЕ») выполняется через меню аналогичным образом: выбирается «ВРЕ», нажимается «OK», после чего кнопками «<-» и «->» выставляется требуемое значение от 010 до 180 минут с шагом 1 минута.

Активировать или отключить бипер по окончании передачи можно в пункте «БПР», где значение «001» включает тон, а «000» его отключает.​

Подробное визуальное руководство по настройке и работе автоинформатора удобно посмотреть в видеоролике, который сопровождает обзор.​​

Аппаратная часть

Внутри АИР‑1.0‑4 использована односторонняя печатная плата из текстолита с аккуратным машинным монтажом. Основу устройства составляет 32‑битный микроконтроллер NXP LPC2132FBD64 с интегрированными АЦП, ЦАП и необходимым объемом памяти для хранения прошивки и служебных данных.

Звуковой тракт построен на операционных усилителях LM324, обеспечивающих согласование уровней и предварительную обработку сигнала. Коммутация линий микрофона и передачи реализована на сигнальных реле, а для хранения голосовых сообщений используется внешняя флеш‑память.

Выводы

АИР‑1.0‑4 производит очень хорошее впечатление: качественная запись и воспроизведение, логичное меню и индикация делают работу с устройством понятной даже без постоянного обращения к инструкции. Автоинформатор будет полезен владельцам Си‑Би и других мобильных радиостанций, службам такси, автоинспекции, а также в системах громкоговорящего оповещения и рекламы.
