Baofeng UV-5R — радиостанция, снискавшая широкое распространение и массу позитивных отзывов будучи, пожалуй, одной из самых функциональных радиостанций в бюджетном ценовом сегменте. Сегодня будем знакомится с ней ближе.

Обзор радиостанции Baofeng UV-5R

В начале оговорюсь о том, что я никоим образом не являюсь серьёзным радиолюбителем, потому, приобретая радиостанцию меня, в первую очередь, интересовала цена и наличие богатых функциональных возможностей, которые за эту цену можно себе позволить. Приобретая любительские радиостанции для использования во время страйкбольных мероприятий и полевых выходов, мой выбор пал на Баофенг UV-5R потому как за относительно небольшие деньги она предлагает следующий ряд характеристик:

• Одновременная работа в VHF/UHF диапазонах частот (130-172 Mhz /400-520 Mhz соответственно).
• Возможность одновременного нахождения на двух частотах из разных диапазонов и быстрое переключение между ними.
• Максимальная исходящая мощность: 5 W.
• Напряжение: 7,4 V.
• Тип модуляции: FM (F3E).
• Жидкокристаллический дисплей с настраиваемой подсветкой.
• Количество каналов в памяти: до 128.
• Встроенное FM-радио, работающее с частотами 65-108 Mhz.
• Встроенный светодиодный фонарь.
• Ёмкость штатного Li-Ion аккумулятора: 1800 mAh.
• Режим экономии энергии.
• Продолжительность работы: до 24 часов.
• Размеры: 10 см. х 5,2 см. х 3,2 см. (высота\ширина\глубина).
• Вес: 250 г.
• Широкая базовая комплектация.

Комплектация Baofeng UV-5R:

• Радиостанция BaoFeng UV-5R
• Антенна усиленная двухдиапазонная 136-174 МГц / 400-520 МГц
• Аккумуляторная батарея 7,4 В, 1800 мАч
• Зарядный стакан
• Блок питания зарядного стакана со шнуром
• Клипса крепления на пояс
• Ремешок на запястье
• Гарнитура

От коротких характеристик перейдём к непосредственному знакомству.

Обзор радиостанции Baofeng UV-5R

Поставляется радиостанция в картонной коробке на верхней панели которой перечислены основные характеристики. На остальных сторонах никаких важных надписей и знаков замечено не было.

Внутри коробки в двух формованных пластиковых лотках находится всё богатство штатной комплектации радиостанции Baofeng UV-5R, в которую входят: радиостанция, аккумулятор ёмкостью 1800 mAh, антенна, гарнитура, зарядный стакан и блок питания к нему, клипса, темляк на руку, инструкция. Дальнейшее ознакомление начнем, пожалуй, с самой радиостанции Baofeng UV-5R.

На верхней плоскости расположены следующие устройства и органы управления:

• Разъём для антенны SMA F формата, куда прикручивается штатная антенна.
• Белый светодиодный фонарь, имеющий три режима работы: выключен, включён, мигание (вполне сгодится для передачи не только голосовых аварийных сигналов в эфир, но и для световых аварийных сигналов в тёмное время суток).
• Регулятор громкости, который так же включает\выключает радиостанцию Baofeng UV-5R.

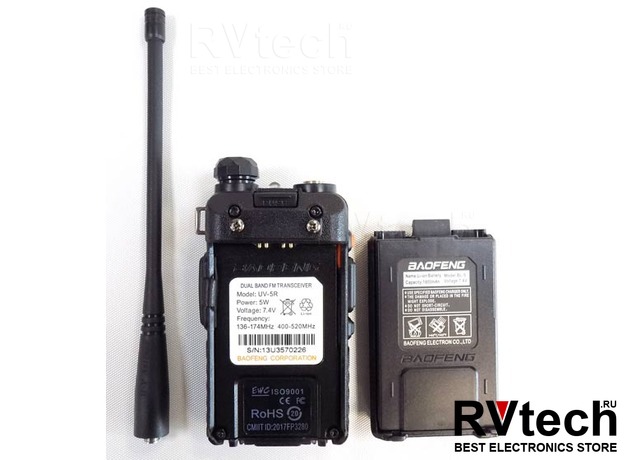

Повернув рацию Баофенг UV-5R видим место подключения аккумулятора, куда сам элемент питания досылается продольно радиостанции и фиксируется специальной защёлкой. Для отсоединения аккумулятора достаточно просто нажать кнопку «PUSH», расположенную в верхней части задней плоскости радиостанции.

На левой стороне присутствуют следующие органы управления:

• Кнопка «CALL», которая при кратковременном зажатии переключает радиостанцию между FM и VHF\UHF режимами. При длительном нажатии кнопка «CALL» отправляет в эфир сигнал бедствия.
• Кнопка «PTT», при зажатии которой в эфир отправляется ваше звуковое сообщение.
• Кнопка «MONI», которая при кратковременном нажатии включает\переключает режим работы светодиодного фонарика на верхней плоскости. Продолжительное зажатие кнопки «MONI» осуществляет включение\выключение шумоподавителя радиостанции Baofeng UV-5R.
• Обзор радиостанции Baofeng UV-5R - secretsquirrel.com.ua
• На передней плоскости расположено больше всего органов управления. В первую очередь это жидкокристаллический дисплей на две строки, который отображает активные частоты и дополнительную информацию типа уровня заряда батареи, индикатора передачи, дополнительных индикаторов режимов и функций и т.д. Ниже дисплея расположена область, отведенная под микрофон и динамик рядом с которой расположен ещё один светодиод, информирующий об активации режима передачи.

Кроме того, на передней плоскости так же расположены следующие кнопки:

1. Кнопка «VFO/MR» — для переключения режимов ввода частоты и навигации по каналам, забитым в память устройства.
2. Кнопка «A/B» — для переключения между верхней и нижней частотами выводимыми на экране. В зависимости от выбранного положения ваши сообщения будут отправляться в эфир на выбранной частоте\канале.
3. Кнопка «BAND» — для переключения между VHF\UHF диапазонами для частоты, выбранной при помощи кнопки «A/B».
4. Кнопка «MENU» — для перехода в меню настроек радиостанции Baofeng UV-5R.
5. Кнопка «UP» — для навигации по меню, навигации по забитым в память каналам и повышения частоты согласно установленному шагу.
6. Кнопка «DOWN» — для навигации по меню, навигации по забитым в память каналам и понижения частоты согласно установленному шагу.
7. Кнопка «EXIT» — для выхода из меню\отмены.
8. Клавиатура с кнопками от 0 до 9, * и # — для непосредственного ввода частот, быстрой навигации по меню. Продолжительное зажатие кнопки «#» включает\выключает режим блокировки цифровой клавиатуры радиостанции, а продолжительное зажатие кнопки «*» запускает режим сканирования частот с указанным в меню шагом. Режим сканирования отключается при обнаружении передачи на текущей частоте, либо при нажатии кнопки «PTT».

Правая сторона не содержит никаких органов управления, а место здесь выделено под крышку, защищающую разъёмы гарнитуры и металлическое кольцо, в которое можно продеть входящий в комплект темляк для дополнительной страховки и фиксации радиостанции в руках.

Раз уж заговорили про разъёмы, то посмотрим и на саму комплектную гарнитуру. Гарнитура Baofeng UV-5R выполнена в форме петли с поворотным наушником, благодаря которому гарнитуру можно фиксировать как на правое, так и на левое ухо. В комплект входит и небольшая паралоновая подушечка, одеваемая на наушник для улучшения фиксации внутри слухового канала и частичной блокировки наружных шумов. Микрофон гарнитуры, вместе с вынесенной кнопкой PTT расположен в небольшом пластиковом корпусе овальной формы, который фиксируется к воротнику специальной прищепкой. Далее имеем провод длинной около 75 сантиметров, чего вполне достаточно для фиксации радиостанции Baofeng UV-5R на поясе. Сама гарнитура выполнена достаточно бюджетно, хотя требовать от нее чего-то особого не приходится, спасибо Baofeng и за то, что просто включили её в комплект поставки.

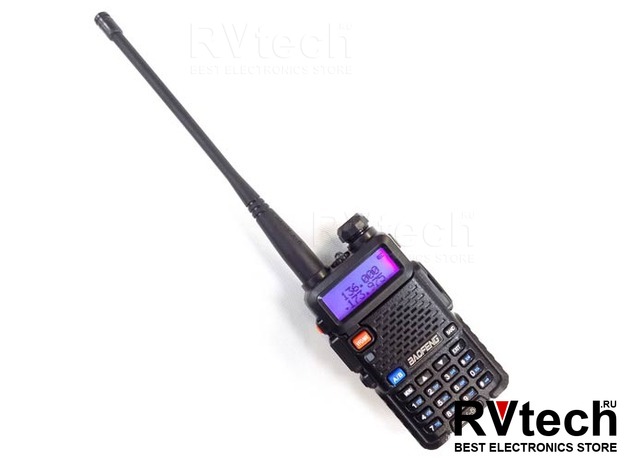

Следующий аксессуар из комплекта — это антенна, после присоединения которой Baofeng UV-5R приобретает вид, изображённый на фото выше.

Производитель настоятельно не рекомендует включать Baofeng UV-5R без антенны, так как это может привести к нарушениям функционирования устройства и преждевременному выходу из строя. Включайте радиостанцию только с прикрученной антенной!

Там же хорошо видны два активных канала, каждый из которых настроен на частоты из VHF и UHF диапазона.

И ещё об одном из комплектных аксессуаров.  На задней плоскости в верхней части шасси радиостанции Baofeng UV-5R имеются два отверстия с вкрученными в них болтами. Необходимы они для крепления клипсы, входящей в комплект. Ширина клипсы примерно два сантиметра, благодаря чему она отлично проходит в стропы PALS интерфейса, что позволяет с одинаковым комфортом крепить рацию как на тактическом снаряжении, так и на поясных ремнях. Для её установки вам понадобится выкрутить болты и прикрутить их обратно уже вместе с клипсой. По своему опыту скажу, что делать это куда проще с отсоединённым аккумулятором.

Но не только аксессуарами и внешними возможностями богата данная радиостанция.

Описание меню Baofeng UV-5R

Как я уже говорил выше радиолюбитель из меня ещё тот, потому за все пункты меню радиостанции Baofeng UV-5R, к своему сожалению, рассказать не смогу, но остановлюсь на некоторых из них, которые понадобятся вам при первичной настройке рации, или при повседневном любительском использовании:

Пункт меню (№ , обозначение, название)    Значения    Комментарии
00 – SQL (Squelch level)    0 (min) — 9 (max)    Порог открытия шумоподавителя. При значениях 0-3 рация практически постоянно фонит посторонними шумами. 4-6 оптимальные значения шумоподавления.
01 – STEP (Frequency Step)    2,5 / 5 / 6,25 / 10 /12,5 / 25 kHz    Шаг изменения частоты в частотном режиме при сканировании
или нажатии клавиш UP & DOWN. Значение по умолчанию — 25 kHz. Может возникнуть необходимость смены шага для ручной установки некоторых частот.
02 – TPX (Transmit Power)    HIGH/LOW    Мощность передатчика. Для небольших расстояний можно переключить в LOW (1 Вт), но обычно с HIGH (5 Вт) не меняется. При малой мощности
на экране отображается индикация «L». Мощности передатчика, по заявлениям пользователей, хватает на расстояния до 20 км. в поле, до 7-10 км. в лесу и около 3 км. в условиях городской застройки.
03 – SAVE (Battery Save)    OFF/1/2/3/4    Уровень экономии заряда батареи. Отображает количество циклов «сна»
относительно циклов «работы»: 1:1, 2:1, 3:1, 4:1. Чем больше зна-
чение, тем дольше проработает батарея.
04 – VOX (Voice Operated eXchange)    OFF/0 (max) — 10 (min)    Уровень чувствительности передачи, управляемой голосом. Задаётся уровень громкости голоса, при котором будет начинать работать передача. При включении на экране отображается индикация «VOX».
05 – W/N (Wideband/Narrowband)    WIDE/NARR    Вид модуляции: широкополосная WIDE (25 кГц), узкополосная
NARR(12.5 кГц). При узкополосной модуляции на экране отображается индикация «N».
06 – ABR (Display Illumination)    OFF/ 1-10    Время автоматического отключения подсветки в секундах. Также время, по истечении которого радиостанция вернётся в режим FM-радио, после прерывания получением сигнала на рабочей частоте.
07 – TDR (Dual Watch/Reception)    OFF/ON    Одновременное слежение за двумя частотами (A и B) в диапазонах UHF и VHF путём поочередного перескакивания между частотами. При появлении сигнала в одной из частот перескакивание оканчивается. Приёмник, на частоте которого последним был приём, становится активным. При включении данной функции на экране отображается индикация «S».
08 – BEEP (Keypad Beep)    OFF/ON    Включение\выключение звуковой идентификации нажатия клавиш.
09 – TOT (Transmission Timer)    15-600 с шагом 15 секунд.    Таймаут передачи, обрывающий выход в эфир через установленное количество секунд. Помогает избегать перегревов и засорения эфира при случайном зажатии нопки PTT.
10 – R-DCS    См. таблицу DCS тонов в инструкции к радиостанции.    Задаёт цифровой субтон (DCS) на приём. Звук будет слышен, только если партнёр ведёт передачу с таким же субтоном на передачу. Зачастую используются при работе через репитеры.
11 – R-CTCS    См. таблицу CTCSS тонов в инструкции к радиостанции.    Задаёт аналоговый субтон (CTCSS) на приём. Звук будет слышен, только если партнёр ведёт передачу с таким же субтоном на передачу. Зачастую используются при работе через репитеры.
12 – T-DCS     См. таблицу DCS тонов в инструкции к радиостанции.    Задаёт цифровой субтон (DCS) на передачу. Звук будет слышен, только если партнёр ведёт приём с таким же субтоном. Зачастую используются при работе через репитеры.
13 – T-CTCS    См. таблицу CTCSS тонов в инструкции к радиостанции.    Задаёт аналоговый субтон (CTCSS) на передачу. Звук будет слышен, только если партнёр ведёт приём с таким же субтоном. Зачастую используются при работе через репитеры.
14 – VOICE (Voice Prompt)    OFF/ENG/CHI    Отключение/выбор голосового сопровождения на английском или китайском языках при нажатии клавиш.
18 — SC-REV (Scan Resume Method)    TO/CO/SE    Метод сканирования, где TO – сканировать все каналы в памяти, CO – весь диапазон, SE – часть диапазона. При обнаружении передачи сканирование остановится. Именно это сканирование запуститься при зажатии кнопки “*”.
21 – MDF-A    FREQ/CH/NAME    Настраивает вид отображения для дорожки A в канальном режиме. Может отображать: частоту, номер канала или название (названия для сохраненных каналов задаются только при программировании с компьютера).
22 – MDF-B    FREQ/CH/NAME    Настраивает вид отображения для дорожки B в канальном режиме. Может отображать: частоту, номер канала или название (названия для сохраненных каналов задаются только при программировании с компьютера).
24 – AUTOLK (Keypad Auto Lock)    OFF/ON    Включение\выключение автоматической блокировки клавиатуры.
25 – SFT-D    OFF/+/-    Направление сдвига частоты передачи относительно частоты приёма. Только в частотном режиме работы! Значения: OFF – сдвига нет; «+» — частота передачи будет больше частоты приёма; «-» — частота передачи будет меньше частоты приёма. В зависимости от выбранного значения на экране загорается индикатор «+» или «–». Используется вместе с пунктом меню 26 — OFFSET при работе через репитеры.
26 – OFFSET    00.000 – 69.990 МГц с шагом 10 кГц    Значение сдвига частоты передачи от частоты приёма (в МГц). Используется вместе с пунктом меню 25 — SFT-D при работе через репитеры.
27 – MEMCH    000 — 127    Используется для сохранения канала в ячейку памяти, либо изменения параметров уже сохранённого канала.
28 – DELCH    000 — 127    Удаление канала из памяти.
29 – WT-LED    OFF/BLUE/ORANGE/PURPLE    Отключение\выбор подсветки экрана в режиме ожидания.
30 – RX-LED    OFF/BLUE/ORANGE/PURPLE    Отключение\выбор подсветки экрана в режиме приема.
31 – TX-LED    OFF/BLUE/ORANGE/PURPLE    Отключение\выбор подсветки экрана в режиме передачи.
32 – AL-MOD (Alarm Mode)    SITE/TONE/CODE    Режим отсылаемого в эфир сигнала бедствия, передаваемого при зажатии кнопки “CALL”: тон, цифровой код (задаётся только с использованием компьютера и программного кабеля)
33 – BAND    VHF/UHF    Ручной выбор диапазона. В частотном режиме работы позволяет задать частотный диапазон: VHF (136-174 МГц), UHF (400-480 МГц).
34 – TDR-AB    OFF/A/B    В режиме приёма двух частот (см. меню 7 — TDR), задаётся приёмник A или B, который будет оставаться активным после приёма сигнала на любой из дорожек. Значения: «OFF» — активным будет становиться приёмник, на котором последним был входящий сигнал.
38 — PONMGS    FULL/MGS    Отображение всех элементов экрана или сообщения при включении радиостанции. Текст сообщения задаётся перелистыванием букв в алфавитном порядке.
39 – ROGER (End of Transmission Tone)    ON/OFF    Включение/отключение звукового сигнала в конце передачи. Удобная альтернатива «приём».
40 – RESET (Restore to Default Settings)    Сброс настроек к настройкам по умолчанию (заводские настройки).

И, напоследок, ещё несколько советов по работе в памятью радиостанции.

Добавление каналов в память Baofeng UV-5R

Конечно для добавления каналов в память радиостанции можно воспользоваться компьютером и программным кабелем. С их же помощью каждому каналу даже имя задать можно. Но если кабеля у вас под руками нет или вообще нет в принципе, то тогда придётся активно поработать с кнопками радиостанции. Для добавления выбранной частоты в память следует выполнить следующие действия:

1. Кнопкой «A/B» выбрать верхнюю строку экрана.
2. Кнопкой «VFO/MR» выбираем экран, где нет никаких циферных индикаторов (прямой ввод частоты).
3. Выбрать нужную частоту листая кнопками «UP/DOWN» с заданным шагом ИЛИ ввести частоту используя цифровую клавиатуру (для установки некоторых частот может возникнуть необходимость предварительно поменять шаг синтезатора, см. пункт меню 1 — STEP).
4. Нажать кнопку «MENU» для доступа в меню.
5. Перелистыванием или прямым вводом с клавиатуры выбрать пункт меню 27 — MEMCH.
6. Подтвердить выбор нажатием кнопки «MENU».
7. Выбрать желаемый номер канала используя кнопки «UP/DOWN» (предварительно занятые номера каналов (если таковые имеются) в списке доступны не будут).
8. Подтвердить выбор канала нажатием кнопки «MENU» — каналу присвоен выбранный номер.

Удаление каналов из памяти Baofeng UV-5R

1. Для удаления канала из памяти радиостанции необходимо выполнить следующую последовательность действий:
2. Кнопкой «VFO/MR» выбираем экран, где нет никаких цифирных индикаторов (прямой ввод частоты).
3. Нажать кнопку «MENU» для доступа в меню.
4. Перелистыванием или прямым вводом с клавиатуры выбрать пункт меню 28 — DELCH.
5. Подтвердить выбор нажатием кнопки «MENU».
6. Используя кнопки «UP/DOWN» выбрать желаемый канал\частоту
7. Подтвердить выбор нажатием кнопки «MENU» — канал удалён.

Первое, что привлекает в радиостанции Baofeng UV-5R — это, конечно, цена. Но, ознакомившись с настройками и возможностями, понимаешь, что функциональные  возможности данной модели придутся по вкусу не только новичку, но и опытному радиолюбителю, что делает Baofeng UV-5R оптимальным выбором для широкого спектра пользователей, в который с лёгкостью попадают туристы, страйкболисты, пейнтболисты, велосипедисты, альпинисты и любители других активных видов спорта, рыбаки, охотники, автомобилисты, передвигающиеся в колонах и все те кому нужен доступный и качественный радиообмен.
