Назначение и область применения

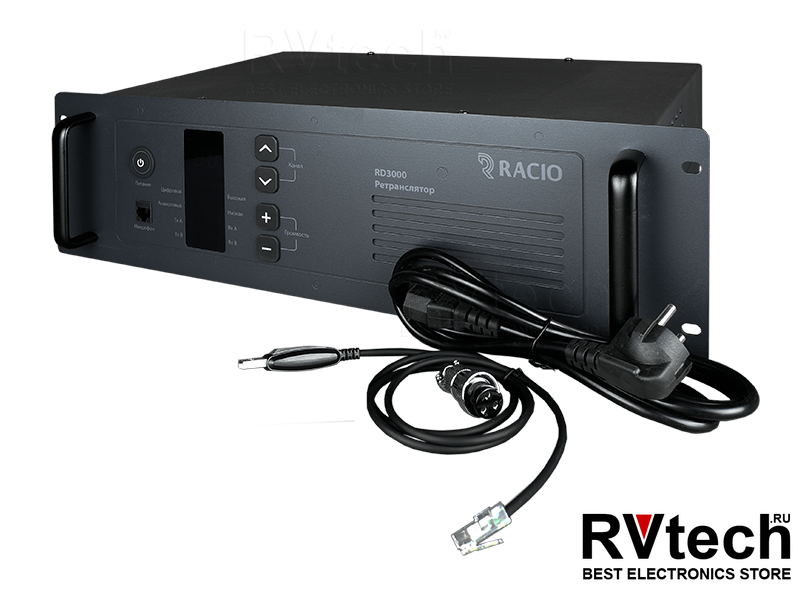

Ретранслятор Racio RD3000 UHF предназначен для увеличения зоны уверенного приема и передачи портативных и автомобильных радиостанций, работающих в диапазоне 403–470 МГц. Оборудование применяется на промышленных предприятиях, в логистических центрах, административных зданиях, транспортных хабах и на крупных строительных объектах в Новосибирске. Возможность работы в цифро‑аналоговом режиме позволяет использовать ретранслятор как в существующих аналоговых сетях, так и в современных цифровых системах связи.​

Общие технические характеристики

Racio RD3000 UHF работает в диапазоне частот 403–470 МГц и имеет канальную ёмкость 100 каналов, что позволяет организовать несколько независимых групп и сценариев работы. Стабильность частоты составляет 2,5 ppm, что важно для многоканальных систем и цифровой связи. Ретранслятор поддерживает два варианта питания: от сети 220 В ±15% переменного тока и от источника постоянного тока 13 В ±15%.​

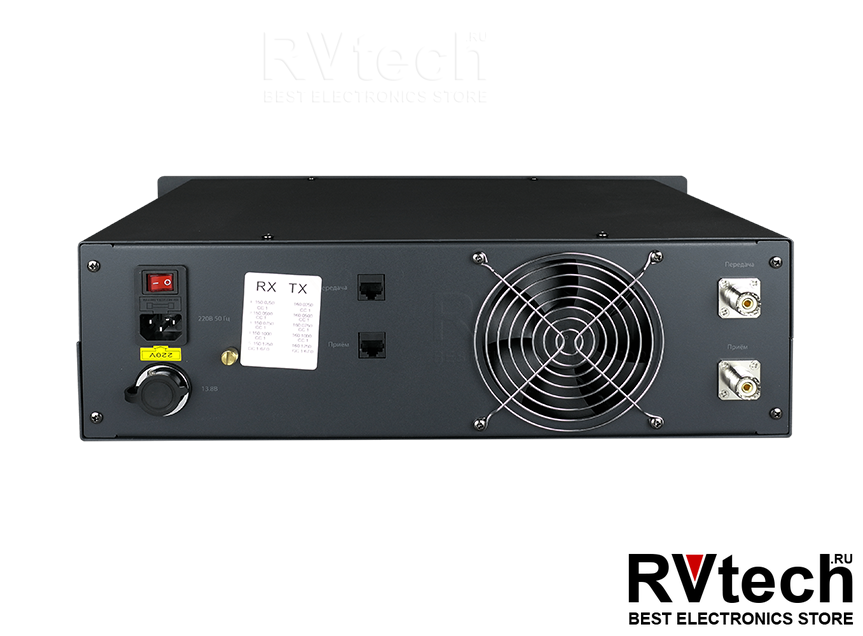

Габариты корпуса – 133 × 483 × 330 мм, масса – около 16 кг, что соответствует форм‑фактору для установки в стойку или шкаф. В качестве антенного интерфейса используется UHF‑гнездо (SO‑239) с волновым сопротивлением 50 Ом, что облегчает подбор базовых и дипольных антенн. Рабочий температурный диапазон от −30 до +60 °C позволяет эксплуатировать Racio RD3000 UHF в условиях сибирского климата.​

Приёмник

Приёмник ретранслятора обладает чувствительностью 0,25 мкВ при 12 дБ SINAD, что обеспечивает уверенный приём слабых сигналов от портативных радиостанций на границе зоны покрытия. Избирательность по побочным каналам составляет 60 дБ при ширине полосы 12,5 кГц и 70 дБ при 25 кГц, что снижает влияние соседних каналов и помех. Для цифрового режима указана чувствительность 0,22 мкВ/−120 дБм и 0,35 мкВ/120 дБм, что соответствует стабильной работе DMR‑каналов.​

Коэффициент нелинейных искажений приёмника не превышает 5%, что положительно влияет на разборчивость речи. Паразитные излучения находятся на уровне около 45 дБ при полосе 25 кГц и около 40 дБ при 12,5 кГц, что соответствует требованиям по электромагнитной совместимости.​

Передатчик и цифровой протокол

Максимальная выходная мощность передатчика Racio RD3000 UHF – 40 Вт, что позволяет обеспечить уверенное покрытие крупных производственных и административных площадок. Волновое сопротивление тракта антенны составляет 50 Ом, благодаря чему ретранслятор корректно согласуется с профессиональными базовыми антеннами. Уровень паразитных излучений не превышает −36 дБм при частотах ниже 1 ГГц и −30 дБм при частотах выше 1 ГГц, что отвечает требованиям по ЭМС.​

В аналоговом режиме используется тип модуляции 16K, в цифровом – 4FSK, что соответствует стандарту DMR. Коэффициент нелинейных искажений передатчика не превышает 5%, что способствует сохранению качества голосового сигнала. В качестве цифрового протокола применяется ETSI‑TS102 361‑1,‑2,‑3, что обеспечивает совместимость с промышленными DMR‑решениями.​

Аксессуары и внешнее оборудование

Для работы с Racio RD3000 UHF предусмотрен широкий набор фирменных антенн и ВЧ‑компонентов. В линейку входят базовые антенны Racio Antenna RU100U, RU200U и RU110U, а также дипольные антенны RH400, D1 UHF и RH430 для различных вариантов установки и диаграмм направленности. Для защиты антенно‑фидерного тракта от грозовых перенапряжений используются грозоразрядники Racio Antenna RC2500N и RC2500U.​

Для организации разнесённого приёма/передачи и работы с одной антенной с ретранслятором применяются дуплексеры Racio Antenna RDF6U1‑10, RDF6U2‑10 и RDF6U3‑10. Кроме того, доступны ВЧ‑разъёмы и переходники Racio Antenna N‑112B и NU‑312, необходимые для сборки фидерных линий.​

Приобретение Racio RD3000 UHF и раций в Новосибирске

Купить ретранслятор Racio RD3000 UHF, базовые и дипольные антенны, дуплексеры, грозоразрядники и ВЧ‑аксессуары вы можете в специализированном магазине RVtech.ru в Новосибирске. Специалисты RVtech.ru помогут подобрать конфигурацию ретранслятора, антенн и кабельной инфраструктуры под особенности вашего объекта, а также подобрать совместимые рации для работы через RD3000. Для корпоративных клиентов доступны поставки комплектов оборудования, проектирование систем радиосвязи с ретрансляцией и дальнейшее техническое сопровождение.
