Назначение и область применения

Ретранслятор Racio RD3000 VHF предназначен для увеличения уверенной зоны покрытия портативных и автомобильных радиостанций, работающих в диапазоне 136–174 МГц. Оборудование применяется на промышленных предприятиях, в логистических комплексах, административных зданиях, транспортных узлах и на крупных строительных площадках Новосибирска. Возможность работы в цифро‑аналоговом режиме позволяет использовать ретранслятор как в существующих аналоговых сетях, так и в современных цифровых системах связи.​

Общие технические характеристики

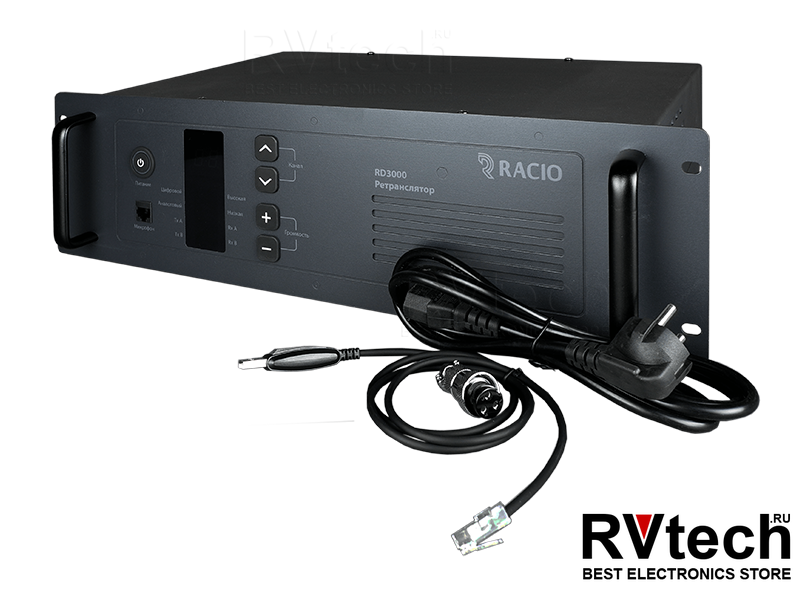

Racio RD3000 VHF работает в диапазоне частот 136–174 МГц и имеет канальную ёмкость 100 каналов, что позволяет организовать несколько независимых групп и сценариев работы. Стабильность частоты составляет 2,5 ppm, что критично для многоканальных и цифровых систем. Устройство поддерживает два варианта питания: от сети 220 В ±15% переменного тока и от источника постоянного тока 13 В ±15%.​

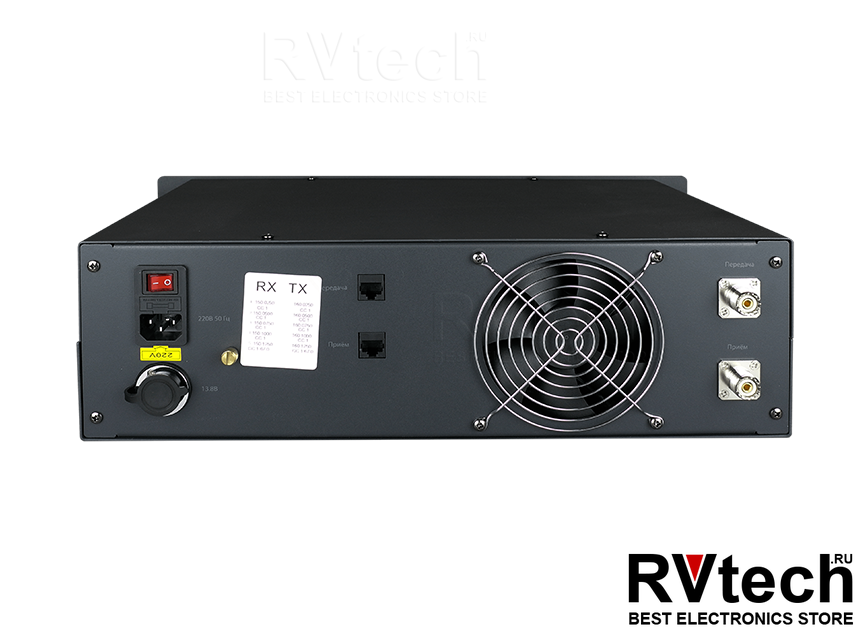

Габариты корпуса – 133 × 483 × 330 мм, масса – 16 кг, что соответствует стойечному форм‑фактору для установки в телеком‑шкафах и серверных помещениях. В качестве антенного интерфейса используется UHF‑гнездо (SO‑239) с волновым сопротивлением 50 Ом, что упрощает подбор базовых и дипольных антенн. Рабочий температурный диапазон от −30 до +60 °C обеспечивает надёжную эксплуатацию ретранслятора в климатических условиях Новосибирска.​

Приёмник

Приёмник Racio RD3000 VHF имеет чувствительность 0,25 мкВ при 12 дБ SINAD, что обеспечивает уверенный приём слабых сигналов от портативных раций на границе зоны покрытия. Избирательность по побочным каналам составляет 60 дБ при полосе 12,5 кГц и 70 дБ при 25 кГц, уменьшая влияние соседних каналов и помех. В цифровом режиме чувствительность указана как 0,22 мкВ/−120 дБм и 0,35 мкВ/120 дБм, что соответствует требованиям к DMR‑оборудованию.​

Коэффициент нелинейных искажений не превышает 5%, что положительно влияет на разборчивость речи. Уровень паразитных излучений составляет порядка 45 дБ при полосе 25 кГц и около 40 дБ при 12,5 кГц, что удовлетворяет нормам электромагнитной совместимости.​

Передатчик и цифровой протокол

Максимальная выходная мощность передатчика Racio RD3000 VHF составляет 50 Вт, что позволяет обеспечить уверенное покрытие крупного объекта или группы зданий. Волновое сопротивление тракта антенны – 50 Ом, что гарантирует корректное согласование с профессиональными базовыми антеннами. Уровень паразитных излучений не превышает −36 дБм при частотах ниже 1 ГГц и −30 дБм при частотах выше 1 ГГц.​

В аналоговом режиме применяется тип модуляции 16k, в цифровом – 4FSK, что соответствует стандарту DMR. Коэффициент нелинейных искажений передатчика не превышает 5%, что способствует сохранению качества голосового сигнала даже при высокой нагрузке. В качестве цифрового протокола используется ETSI‑TS102 361‑1,‑2,‑3, обеспечивающий совместимость с промышленными DMR‑решениями.​

Аксессуары и внешнее оборудование

Для Racio RD3000 VHF предусмотрен широкий набор фирменных антенн и ВЧ‑компонентов. В линейку аксессуаров входят базовые антенны Racio Antenna RU100V, RU110V и RU200V, а также дипольная антенна D1 VHF для различных вариантов монтажа и диаграмм направленности. Для защиты антенно‑фидерного тракта от грозовых перенапряжений используются грозоразрядники Racio Antenna RC2500N и RC2500U.​

Для организации разнесённого приёма/передачи через одну антенну применяются дуплексеры Racio Antenna RDF6V1‑10 и RDF6V2‑10. Для сборки и обслуживания ВЧ‑линий предлагаются разъём N‑112B и переходник NU‑312.​

Приобретение Racio RD3000 VHF и раций в Новосибирске

Купить ретранслятор Racio RD3000 VHF, базовые и дипольные антенны, дуплексеры, грозоразрядники и ВЧ‑аксессуары вы можете в специализированном магазине RVtech.ru в Новосибирске. Специалисты RVtech.ru помогут подобрать конфигурацию ретранслятора и антенной системы под ваш объект, а также подобрать совместимые рации для работы через RD3000. Для корпоративных клиентов доступны поставки комплектов оборудования, проектирование систем радиосвязи с ретрансляцией и последующее техническое сопровождение.
