Назначение ответвителя

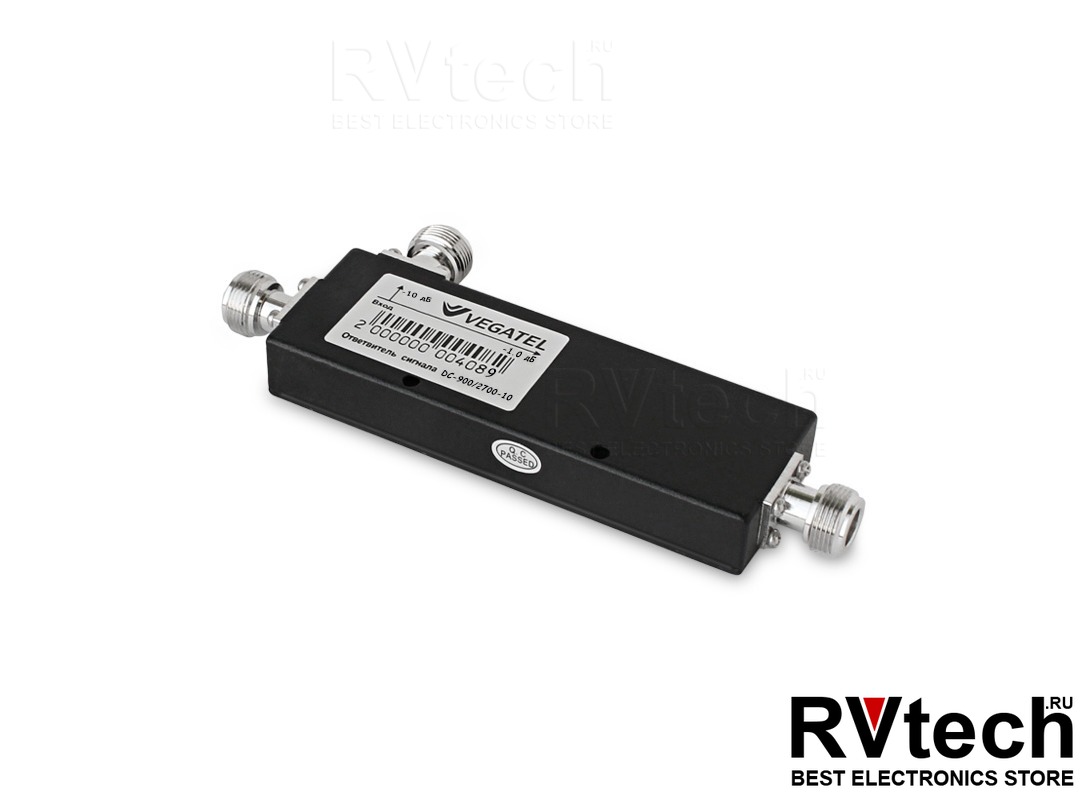

VEGATEL DC-10 предназначен для неравномерного деления мощности радиочастотного сигнала между двумя выходными ветвями. В отличие от обычного сплиттера, он позволяет распределять сигнал с разным уровнем мощности в зависимости от задач системы.

Ответвитель используется для подключения дополнительных антенн и устройств в системах усиления сотовой связи. Модель подходит для квартир, частных домов, офисов, магазинов, складских, производственных и коммерческих помещений.

Принцип работы

Ответвитель разделяет входной высокочастотный сигнал на две ветви с разными уровнями мощности. Благодаря этому можно направить более сильный сигнал на участок с большей площадью покрытия или на кабельную линию увеличенной длины.

VEGATEL DC-10 особенно полезен в следующих случаях:

• Две внутренние антенны обслуживают помещения разной площади.
• Кабельные линии к антеннам имеют разную длину.
• Необходимо компенсировать затухание сигнала в длинной магистрали.
• Одна из зон требует повышенного уровня сигнала.
• В системе предусмотрено несколько ответвлений от основной кабельной линии.

Технические характеристики

Основные характеристики VEGATEL DC-10:

• Тип: широкополосный ответвитель сигнала.
• Модель: DC-10.
• Артикул: R06796.
• Рабочий диапазон: 900–2500 МГц.
• Количество выходных ветвей: 2.
• Принцип распределения: неравномерное деление мощности.
• Ответвление: 10 дБ.
• Назначение: системы усиления сотовой связи.
• Подключение: коаксиальный кабель с совместимыми радиочастотными разъёмами.
• Гарантия производителя: 12 месяцев.
• Минимальное количество к покупке: 1 штука.

Перед монтажом необходимо убедиться, что частотный диапазон ответвителя соответствует параметрам репитера, антенн и других компонентов системы.

Преимущества VEGATEL DC-10

Ответвитель обладает следующими преимуществами:

• Неравномерное распределение мощности между двумя ветвями.
• Возможность направить больше сигнала на нужную зону.
• Компенсация потерь в длинных кабельных линиях.
• Поддержка диапазона 900–2500 МГц.
• Подключение двух внутренних антенн или участков сети.
• Гибкая настройка распределения сигнала.
• Применение в разветвлённых антенных системах.
• Подходит для жилых и коммерческих объектов.
• Гарантия производителя сроком 12 месяцев.

Цвет и комплектация изделия могут изменяться производителем без ухудшения функциональных возможностей оборудования.

Использование в системе усиления

VEGATEL DC-10 устанавливается между репитером и двумя направлениями внутренней антенной сети. После подключения сигнал распределяется между ветвями с учётом установленного коэффициента ответвления.

Более мощную ветвь можно использовать для помещения большей площади или для длинной кабельной магистрали. Вторая ветвь подходит для зоны с меньшей площадью покрытия или коротким расстоянием до внутренней антенны.

Монтаж и подключение

Для подключения ответвителя применяются коаксиальные кабели и совместимые радиочастотные разъёмы. Соединения должны быть надёжно зафиксированы, без повреждений и неплотного прилегания.

При монтаже необходимо соблюдать допустимый радиус изгиба кабеля, избегать чрезмерного натяжения и защищать наружные соединения от влаги. Ответвитель рекомендуется устанавливать в сухом, доступном для обслуживания месте.

Подбор комплектующих

Для построения системы усиления с VEGATEL DC-10 могут потребоваться:

• Репитер VEGATEL.
• Внешняя донорная антенна.
• Две внутренние антенны.
• Коаксиальный кабель.
• Радиочастотные разъёмы и переходники.
• Крепёжные элементы.
• Дополнительные сплиттеры или ответвители.
• Материалы для герметизации наружных соединений.

Специалисты RVtech.ru помогут подобрать ответвитель, репитер, антенны и кабель с учётом площади объекта, длины трасс, уровня внешнего сигнала и требуемой схемы распределения.

Продажа и установка в Новосибирске

Ответвитель VEGATEL DC-10 можно приобрести в магазине RVtech.ru в Новосибирске для самостоятельного монтажа или включить в состав готовой системы усиления сотовой связи.

Репитеры VEGATEL можно не только приобрести в магазине RVtech.ru в Новосибирске, но и заказать установку на объекте в Новосибирске и Новосибирской области. Специалисты выполняют обследование объекта, подбор оборудования, прокладку кабеля, монтаж антенн и ответвителя, подключение репитера, настройку системы и проверку качества сотовой связи и мобильного интернета.
