Назначение ответвителя

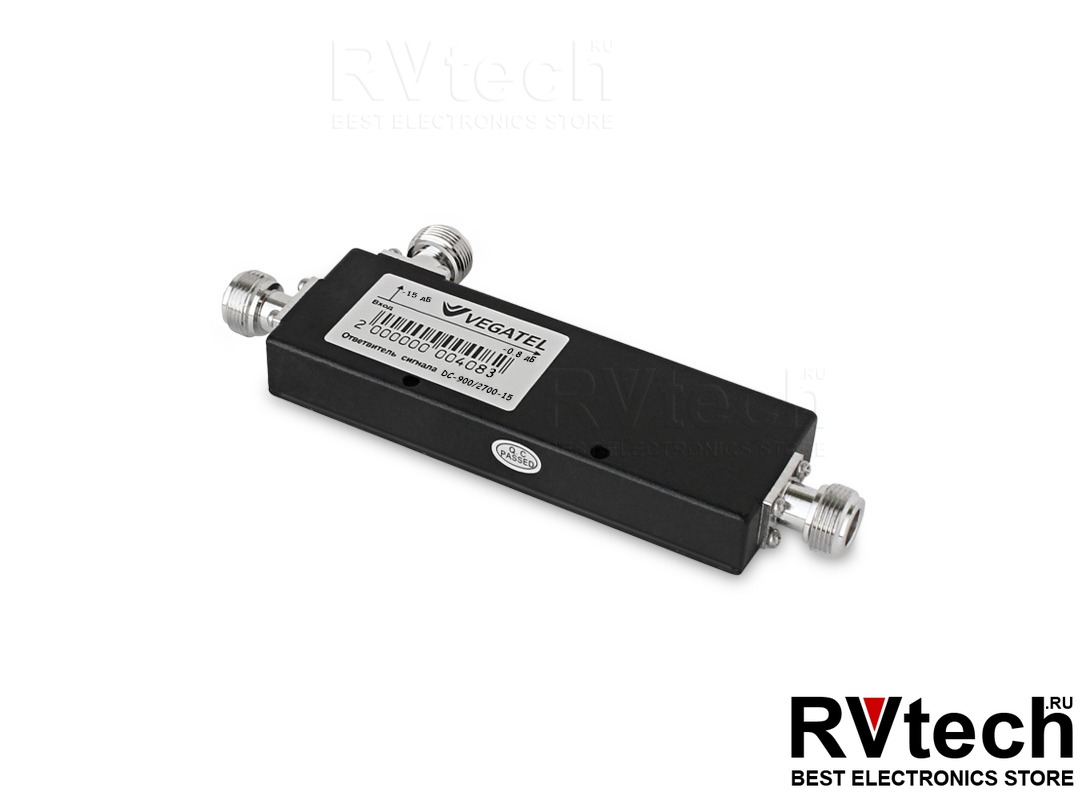

VEGATEL DC-15 предназначен для неравномерного деления мощности радиочастотного сигнала между двумя выходными ветвями. Устройство используется для подключения дополнительных антенн и других компонентов распределительной сети в системах усиления сотовой связи.

В отличие от обычного сплиттера с равным распределением мощности, ответвитель позволяет направить на одну ветвь больше сигнала, чем на другую. Это помогает учитывать площадь помещений, длину кабельных линий и особенности планировки объекта.

Принцип работы

Ответвитель разделяет входной ВЧ-сигнал на две ветви с разным уровнем мощности. Более мощная ветвь может подключаться к антенне, которая обслуживает большую площадь или соединена с репитером более длинной кабельной магистралью.

Вторая ветвь используется для помещения меньшей площади, короткого кабельного участка или зоны, где требуется меньший уровень сигнала. Такая схема позволяет гибко распределить мощность без замены репитера.

Когда используется DC-15

Ответвитель VEGATEL DC-15 подходит для следующих задач:

• Подключение двух внутренних антенн в помещениях разной площади.
• Компенсация потерь сигнала в кабельной магистрали увеличенной длины.
• Распределение мощности между удалённой и близко расположенной антенной.
• Построение разветвлённой сети абонентских антенн.
• Организация дополнительных ответвлений от основной кабельной линии.
• Настройка системы усиления под индивидуальную планировку объекта.

Технические характеристики

Основные параметры VEGATEL DC-15:

• Тип: широкополосный ответвитель сигнала.
• Модель: DC-15.
• Артикул: R06802.
• Количество выходных ветвей: 2.
• Принцип распределения: неравномерное деление мощности.
• Ответвление: 15 дБ.
• Назначение: системы усиления сотовой связи.
• Подключение: коаксиальный кабель с совместимыми радиочастотными разъёмами.
• Исполнение: для стационарного монтажа.
• Гарантия производителя: 12 месяцев.

Перед установкой необходимо проверить совместимость ответвителя с репитером, антеннами, кабелем и другими компонентами системы. Рабочие частоты оборудования должны соответствовать параметрам проектируемой системы усиления.

Преимущества модели

VEGATEL DC-15 обладает следующими преимуществами:

• Неравномерное распределение мощности между двумя ветвями.
• Возможность компенсировать потери в длинной кабельной линии.
• Подключение двух внутренних антенн.
• Настройка системы с учётом площади помещений.
• Применение в разветвлённых антенных сетях.
• Возможность оптимизировать уровень сигнала без замены репитера.
• Подходит для жилых, офисных и коммерческих объектов.
• Гарантия производителя сроком 12 месяцев.

Цвет и комплектация товара могут изменяться производителем без ухудшения функциональных возможностей оборудования.

Использование в системе усиления

VEGATEL DC-15 устанавливается между репитером и двумя направлениями внутренней антенной сети. После подключения сигнал распределяется между выходными ветвями с различным уровнем мощности.

Более мощный выход рекомендуется использовать для длинной кабельной магистрали или помещения большей площади. Менее мощная ветвь подходит для короткого участка либо зоны с меньшей потребностью в радиочастотной мощности.

Монтаж и подключение

Для подключения ответвителя используются коаксиальные кабели и совместимые радиочастотные разъёмы. Все соединения должны быть надёжно закреплены, без повреждений оболочки и неплотного контакта.

При монтаже необходимо соблюдать допустимый радиус изгиба кабеля, избегать сильного натяжения и защищать наружные соединения от влаги. Ответвитель рекомендуется размещать в сухом и доступном для обслуживания месте.

Подбор комплектующих

Для построения системы усиления с VEGATEL DC-15 могут потребоваться:

• Репитер VEGATEL.
• Внешняя донорная антенна.
• Две внутренние антенны.
• Коаксиальный кабель.
• Радиочастотные разъёмы и переходники.
• Дополнительные сплиттеры или ответвители.
• Крепёжные элементы.
• Материалы для защиты наружных соединений от влаги.

Специалисты RVtech.ru помогут подобрать ответвитель, репитер, антенны и кабель с учётом площади объекта, длины кабельных трасс, уровня внешнего сигнала и требуемой схемы распределения.

Продажа и установка в Новосибирске

Ответвитель VEGATEL DC-15 можно приобрести в магазине RVtech.ru в Новосибирске для самостоятельного монтажа или включить в состав готовой системы усиления сотовой связи.

Репитеры VEGATEL можно не только приобрести в магазине RVtech.ru в Новосибирске, но и заказать установку на объекте в Новосибирске и Новосибирской области. Специалисты выполняют обследование объекта, подбор оборудования, прокладку кабеля, монтаж антенн и ответвителя, подключение репитера, настройку системы и проверку качества сотовой связи и мобильного интернета.
