Назначение сплиттера

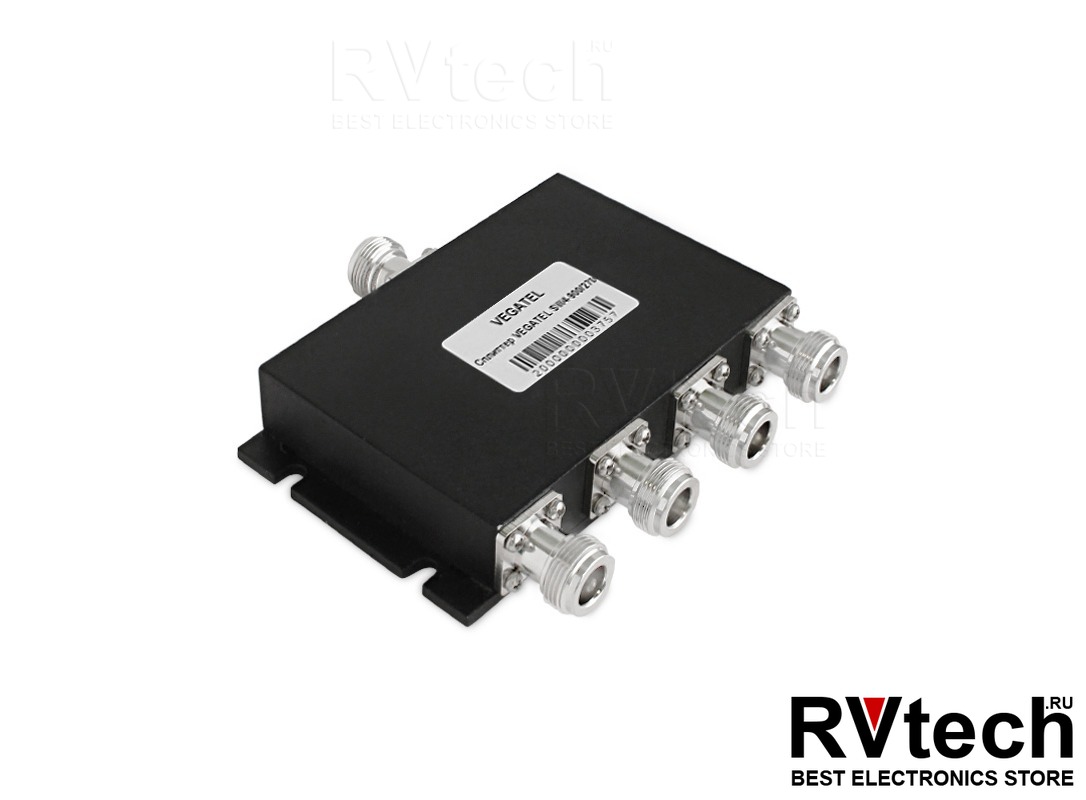

VEGATEL SW4 предназначен для равного деления или объединения мощности радиочастотных сигналов в системе усиления сотовой связи. Сплиттер используется для подключения дополнительных антенн и распределения сигнала между несколькими помещениями или рабочими зонами.

Модель подходит для квартир, частных домов, офисов, магазинов, складских, производственных и коммерческих объектов. Использование SW4 позволяет построить разветвлённую систему усиления и обеспечить сигналом несколько зон здания.

Принцип работы

Сплиттер принимает сигнал от репитера и распределяет его между четырьмя выходами. К каждому выходу подключается отдельная кабельная линия с внутренней антенной или другим совместимым элементом системы.

Такая схема удобна для объектов с несколькими помещениями, этажами или удалёнными зонами покрытия. При необходимости устройство может использоваться для объединения сигналов в составе соответствующей радиочастотной системы.

Технические характеристики

Основные параметры VEGATEL SW4:

• Тип: широкополосный сплиттер.
• Модель: SW4.
• Артикул: R03757.
• Количество выходов: 4.
• Рабочий диапазон: 800–2700 МГц.
• Поддерживаемые стандарты: EGSM/GSM-900, UMTS-900, GSM-1800, LTE-1800, UMTS-2100, LTE-2100, LTE-2600.
• Дополнительный диапазон: Wi-Fi 2,4 ГГц.
• Разъём: N-Female.
• Назначение: деление или объединение мощности радиочастотного сигнала.
• Минимальное количество к покупке: 5 штук.
• Гарантия производителя: 12 месяцев.

При проектировании системы необходимо учитывать потери сигнала на делении, длину коаксиальных кабелей, характеристики антенн и рабочие параметры репитера.

Преимущества VEGATEL SW4

Сплиттер обладает следующими преимуществами:

• Распределение сигнала по четырём направлениям.
• Поддержка широкого диапазона 800–2700 МГц.
• Совместимость с системами 2G, 3G, 4G/LTE и Wi-Fi 2,4 ГГц.
• Возможность подключения до четырёх антенн.
• Подходит для разветвлённых антенных систем.
• Разъёмы N-Female для надёжного подключения.
• Возможность расширения зоны покрытия.
• Применение на жилых и коммерческих объектах.
• Гарантия производителя сроком 12 месяцев.

Цвет и комплектация изделия могут изменяться производителем без ухудшения функциональных возможностей оборудования.

Использование в системе усиления

VEGATEL SW4 устанавливается между репитером и внутренними антеннами. Усиленный сигнал от репитера поступает на сплиттер, после чего распределяется по четырём коаксиальным кабельным линиям.

Перед монтажом необходимо определить места установки внутренних антенн и рассчитать длину кабельных трасс. При этом учитываются площадь объекта, количество помещений, потери в кабеле и соединениях, а также требуемый уровень сигнала в каждой зоне.

Монтаж и подключение

Для подключения сплиттера используются коаксиальные кабели с совместимыми разъёмами N-Female. Соединения должны быть надёжно закреплены, а при наружной прокладке защищены от влаги и механических воздействий.

Сплиттер рекомендуется устанавливать в доступном сухом месте. При прокладке кабеля необходимо соблюдать допустимый радиус изгиба, избегать сильного натяжения и не размещать радиочастотные линии рядом с силовыми кабелями.

Подбор комплектующих

Для построения системы усиления с VEGATEL SW4 могут потребоваться:

• Репитер VEGATEL.
• Внешняя донорная антенна.
• Четыре внутренние антенны либо соответствующие участки распределительной сети.
• Коаксиальный кабель.
• Разъёмы и переходники.
• Крепёжные элементы.
• Делители мощности для дополнительных участков системы.
• Материалы для герметизации наружных соединений.

Специалисты RVtech.ru помогут подобрать сплиттер и остальные компоненты с учётом площади объекта, количества помещений, уровня внешнего сигнала, длины кабельных трасс и требуемой схемы распределения.

Продажа и установка в Новосибирске

Сплиттер VEGATEL SW4 можно приобрести в магазине RVtech.ru в Новосибирске для самостоятельного монтажа или включить в состав готовой системы усиления сотовой связи.

Репитеры VEGATEL можно не только приобрести в магазине RVtech.ru, но и заказать установку на объекте в Новосибирске и Новосибирской области. Специалисты выполняют обследование объекта, подбор оборудования, прокладку кабеля, монтаж антенн и сплиттера, подключение репитера, настройку системы и проверку качества сотовой связи и мобильного интернета.
