Обзор раций BaoFeng UV-5R Walkie Talkie

02.26.2018
Денис Большеков
Обзор раций BaoFeng UV-5R Walkie Talkie

Небольшой отчет о покупке комплекта из двух недорогих раций BaoFeng, которые приобретались для охоты/рыбалки/игр в страйкбол.

Всем привет!



 ПАРА BAOFENG UV — 5R

Итак, для общения между членами группы на природе были куплены несколько комплектов недорогих раций от Baofeng. Часть раций была недорогой (типа BAOFENG T1 или WLN C1), а часть взяли с дисплеем и выходом на 5W, так как функционал раций BaoFeng UV — 5R позволяет контролировать диапазон, устанавливать требуемый канал, в том числе можно прописать свои частоты, да и дальности хватает с запасом для подобных вылазок на природу.

Характеристики:

  • Бренд: Baofeng
  • Частотный диапазон: 136 — 174MHz (VHF) and 400 — 520MHz (UHF), 65 — 108MHz ( FM только на прием )
  • Мощность: 5W
  • Количество каналов: 128
  • Функции: FM radio, Scan (Поиск)
  • Время работы: до 12 часов
  • Дальность: до 5 км.
  •  Батарея: 1800mAh Li-ion
  • Антенна: 50 Ом.

 Приходят рации вот в такой фирменной упаковке из переработанного картона с логотипом BAOFENG.

 Внутри комплект BaoFeng UV — 5R

 Есть подробная инструкция, с описанием пунктов меню и настроек.

 В комплекте: антенна (упакована отдельно), кредл с зарядкой, наушник, прищепка, темляк.

 Устанавливаем антенну. Коннектор стандартный, при желании можно подключить антенну с большим усилением.

 Длина рации с антенной около 25 см.

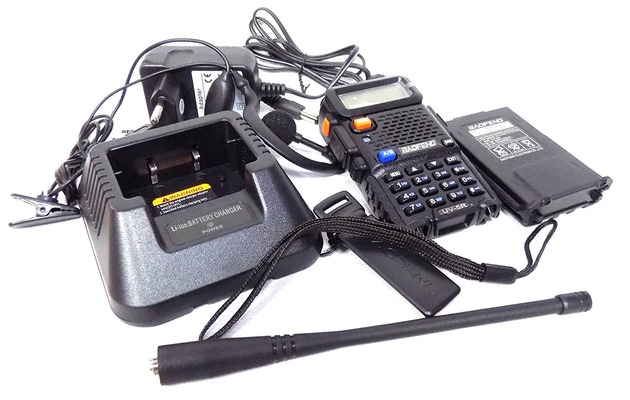

 Комплект на фотографии.

 У меня было зарядное устройство с американской вилкой, но можно найти и с евровилкой (для меня не принципиально, переходник был в посылке)

 Рация BaoFeng UV — 5R, установленная в кредл для зарядки.

 Достаточно удобно, особенно если раций несколько — установил «на базу» для подзарядки, а заряженную взял с собой. Актуально для ЧОПовцев, охранников, прочих служб.

Характеристики кредла  CH-5: вход до 10В, выход 8.4В/0.4А. индикация Красный (заряд) / Зеленый (заряжено) сигналы.

 Прищепка для ремня. Обратите внимание, на новой рации клеммы батареи заклеены защитным скотчем.

В компоновке рации можно выделить дисплей, под которым расположен разговорный динамик.

Ниже расположен клавиатурный блок.

Кнопка VFO/MR переключает режим работы по каналам из списка в частотный режим (Ввод частоты с клавиатуры).

Кнопка А/В переключает строки дисплея. BAND — переключает частотные диапазоны.

Меню открывает доступ к настройкам рации.

На левой части корпуса кнопки Call (вызов) и PTT (передача).

Задняя часть корпуса — массивная батарея (видны кнопка PUSH для извлечения батареи), винты крепления прищепки.

Справа заглушка под аудиоконнектор.

Коннектор для подключения гарнитуры стандартный (типа Kenwood, два штырька, 3,5" и 2,5"), он же используется для программирования.

 Если нажать на PUSH — можно извлечь батарею.

 Параметры батареи: Baofeng BL-5 7.4V/1800mA

На рации: UV-5R, указаны оба диапазона: 136 МГц — 174 МГц,: 400 МГц — 520 МГц, 5Вт

 На верхней части корпуса присутствует «тактический» светодиод — небольшой фонарик для локальной подсветки.

 Светит он не ярко, но бывает полезно. Да и батарейку он практически не расходует.

 Включение и регулировка осуществляется классически — поворотом ручки громкости.

При включении рация приветствует вас))))

 Для сравнения — несколько фотографий дисплея.

При передаче загорается светодиод красным. При приеме — зеленым (вызов, наличие сигнала на канале).

 Частоты отображаются в двух строчках. Справа привезена нумерация каналов. Также присутствует другая индикация (уровень сигнала, уровень заряда батареи и т.п.)

 В комплекте также есть темляк (около 18 см) — привязал сразу, так как удобно.

 Гарнитура — с одним наушником, кнопка с микрофоном. Коннектор — специальный, типа Kenwood.

 Для прошивки частот потребуется универсальный кабель

 Программное обеспечение для прошивки частот

Русская инструкция на Baofeng UV-5R

 Прошивка простая — подключаем кабель, запускаем родную программу (указываем COM-порт), открывается редактор, в котором можно считать и прописать нужные частоты (разрешенные PMR/LPD частоты).

 Собственно говоря все. Рация обеспечивает уверенный прием в пределах 1-3 км при городской застройке/лесу, около 4-5 км на открытой местности, желательно на возвышении. Максимальная дальность, конечно, сильно зависит от условий местности, с другой стороны, 2-3 километра обычно хватает за глаза для быстрой коммуникации.

 Baofeng — одни из самых популярных и недорогих «народных» раций, можно смело брать как себе, так и в подарок. Рации отлично покажут себя в ежедневной работе (охрана, технические службы), так и в отдыхе (игры и прочие мероприятия на природе).

 Уже опробовал эти рации в вылазках на природу, работали в паре с подобными же Баофенгами.
