Обзор портативной радиостанции АРГУТ А-54

12.25.2020
Денис Большеков

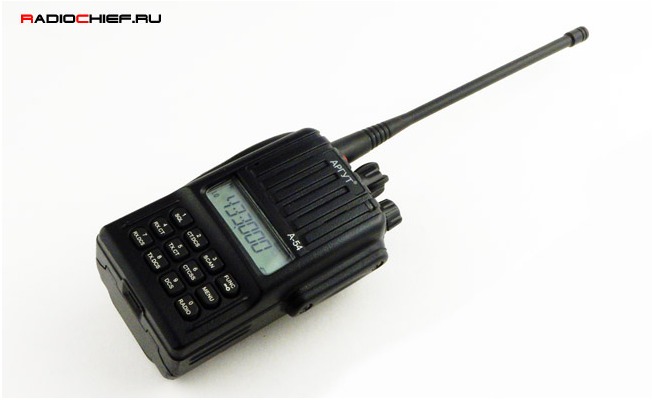

Аргут А54

Говорят, что великие мастера – копируют, а гениальные – воруют. Похожую картину можно наблюдать и на рынке портативных радиостанций. Тотальное засилие Российского рынка различными китаенвудами и баофенгами, которые, в общем-то, за свои деньги работают не дурно, отодвигает на второй план производителей другой достойной техники. И в этом обзоре я хочу рассказать вам как раз о такой радиостанции – АРГУТ А-54.

Не подумайте, что я сходу начинаю нахваливать эту радиостанцию, даже толком о ней не рассказав, но как всегда, первое впечатление было сугубо позитивным. Да, АРГУТ, тоже делает свои радиостанции в Китае, который, как известно, населен исключительно великими мастерами, которые в совершенстве овладели мастерством копирования, клонирования и заимствования. Более того, иногда это получается очень удачно. Кстати говоря, для китайцев, учитывая их менталитет, сделать копию на что-то хорошее не является чем-то зазорным и в их понимании это не является подделкой. Для них это скорее подражанее великим мастерам. Но это все лирика, а теперь давайте рассмотрим героя сегодняшнего обзора повнимательнее.

Внешний вид

По традиции, начнем, конечно, с внешнего вида. Поставляется радиостанция в картонной коробке с достаточно качественной полиграфией.

На коробке также напечатаны картинки указывающие предположительную сферу применения радиостанции, горы, рыбалка, охота, строительство и даже военная сфера. Так ли это на самом деле? Проверим.

В коробке нас ждет сама радиостанция, аккумулятор, антенна, клипса, зарядное устройство, блок питания к нему, темляк и инструкция.

Радиостанция

Аргут А-54 выполнена в классическом дизайне. Многие элементы конструкции корпуса позаимствованы у старших братьев из Японии, а именно Vertex Standart VX-820 и Icom IC-V80. И, на мой взгляд, это правильно, поскольку от этого рация только выиграла.

Дисплей делит корпус станции на две части. Дисплей достаточно контрастный и не плохо читается с боков и снизу, сверху читается плоховато.

В темноте дисплей и клавиатура подсвечиваются приятным янтарным светом.

Сверху расположился динамик и микрофон. Вообще, верхняя часть передней панели напоминает еще об одной станции Icom IC-V80.

Снизу находится клавиатура необходимая как для прямого ввода частоты или заранее запрограммированного канала, но и для быстрого доступа к субтонам, что, на мой взгляд, довольно удобно. Стилистически тоже очень напоминает Icom.

Кнопки клавиатуры сделаны из резины, нажимаются с приятным, информативным щелчком.

Сверху находятся ручки управления, кнопка аварийного вызова и разъем для подключения антенны SMA-Female. Верхние органы управления по дизайну почти полностью копируют таковые у Vertex Standart VX-820.

Слева находятся кнопки выхода на передачу и две программируемые клавиши. Дизайн клавиш подсмотрен у вертекса.

Справа, под пластиковой заглушкой расположилось гнездо для подключения гарнитуры или программирования радиостанции. По периметру заглушки находится герметизирующая резиновая прокладка. Очень хорошо. Как можно догадаться, этот элемент тоже позаимствован у VX-820.

Шасси радиостанции выполнено из литого алюминия. Качество литья можно обозначить как среднее. Бывает и хуже, но в целом, нормально.

Здесь же, под аккумулятором находится серийный номер радиостанции и маркировочная табличка на которой написано «БЕЗЛИЦЕНЗИОННАЯ РАДИОСТАНЦИЯ АРГУТ А-54» и указано напряжение питания.

Миркировка гласящая, что перед нами безлицензионная радиостанция весьма удобна, чтобы тыкать ей под нос зарвавшимся сотрудникам правоохранительных органов. К сожалению, а может и к счастью, возможности проверить этот момент у меня не было, но, тем не менее данная наклеечка будет греть душу тем, кто очень переживает за законность использования радиостанции.

Узел подключения аккумулятора выполнен с использованием подпружиненных контактов и защищен по периметру герметизирующей прокладкой. Очень хорошо.

Аккумулятор

Литий-ионный. Напряжением 7,4 вольта и емкостью 2300мАч.

Весит аккумулятор 122 грамм. Для сравнения, аккумулятор Quansheng TG-UV2 чуть меньшей емкости весит всего 85 грамм . Кстати говоря, весит собранная радиостанция, с аккумулятором, клипсой, темляком вести совсем не мало, целых 327 грамм.

Проверим, соответствует ли емкость заявленной. Для тестирования аккумулятор был заряжен родным зарядным устройством до загорания зеленой лампочки. После этого разряжался при помощи универсального зарядно/разрядного устройства iCharger 106B+ током 400мА (средний ток при работе радиостанции на передачу в режиме максимальной мощности в соотношении прием / передача – 70 / 30).

Как видно, емкость аккумулятора составляет 2550 мАч, что больше заявленной емкости!  Обычно аккумулятор является одним из узких мест любой радиостанции произведенной в Китае, но тут с этим все в полном порядке. Просто отлично!

Антенна

Радиостанция Аргут А-54 комплектуется обычной однодиапазонной, компактной штыревой антенной. Измерим ее характеристики при помощи антенного анализатора RigExpert AA-600.

Как видно, минимум КСВ приходится на частоту 432МГц. Полоса по КСВ=3 получается около 120МГц, что очень прилично.

Это полностью перекрывает рабочий диапазон радиостанции, так что антенна универсальная и настроена правильно. Возможно это не самая эффективная антенна, но она работает.

Зарядное устройство

Дизайн зарядного устройства тоже частично позаимствован у Vertex Standart. Примечательно то, что одновременно можно заряжать радиостанцию и дополнительный аккумулятор.

Функции

Радиостанция обладает всеми необходимыми для работы функциями. Полный обзор функционала смысла делать нет, он прекрасно описан в инструкции, но по основным моментам пройтись стоит.

Понравилось то, что управление субтонами выведено на клавиатуру можно быстро настроить субтона как на прием так и на передачу.

Меню станции достаточно обширное, но не перегруженное не нужными пунктами.

В целом, управление достаточно удобное, и если до этого у Вас были радиостанции сделанные в Китае, то Вы к нему быстро привыкните. Грубо говоря, для профессионального использования достаточно запрограммировать несколько каналов и пользоваться ими, для любительского использования и гражданского можно также запрограммировать каналы, а можно делать все вручную, это тоже возможно, но занимает некоторое время.

Софт

Похож на любой другой китайский софт для программирования. Все подобные программы сделаны на основе одного шаблона. Ничего особенно примечательного. Никаких проблем с программированием АРГУТ А-54 у меня не возникло. Это плюс.

Внутри

А внутри нас ждет самое интересное. Все кто думал, что перед нами очередной баофенг, расслабьтесь, АРГУТ А-54 самый настоящий полноценный супергетеродин. Но обо всем по порядку.

Понравилось качество сборки. Именно подход к мелочам. Когда я разбирал эту радиостанции, у меня не было ни малейшего ощущения, что аппарат сделан на скорую руку. Все достаточно хорошо продумано и даже ручки регулятора громкости и валкодера кроме шлицов, исключающих проворачивание ручки, закреплены сверху винтами с шайбами гровера (см. фото выше).

Когда я разбирал эту станцию первое что бросилось в глаза, это конструкция гаек на валах регулятора громкости энкодере настройки.

Такой системы герметизации я не видел ни у одной китайской радиостанции. Все гайки крепящие ручки регулировки к корпусу имеют канавку под уплотнительную резинку на внешней и внутренней поверхности, получается своего рода сальник, обеспечивающий отличную герметизацию.  Это огромный плюс.

И хотя станция и не защищена от полного погружения в воду, она с легкостью выдержит прямое попадание брызг и дождь. Динамик и микрофон пролиты герметиком.

Дисплей хорошо вклеен в корпус. А клавиатура хоть и не посажена на клей, но хорошо прижимается к корпусу платой в нескольких точках, что тоже не даст влаге проникнуть внутрь корпуса.

По периметру корпуса проложен достаточно толстый резиновый уплотнитель, который также служит для предотвращения попадания влаги внутрь.

Плата с клавиатурой и дисплей.

Обратная сторона.

Все построено вокруг процессора TMP87P805BU такие же процессоры используются в радиостанциях ретранслятора STR-050-U о которых я уже писал в журнале. В принципе, штука достаточно надежная и не особенно глючная.

Приемник – супергетеродин с двойным преобразованием частоты.

УНЧ – Toshiba TA7368F

ГУН спрятан под экраном, это хорошо. По отпечаткам пальцев наверное можно установить мастера который собирал радиостанцию. :)

Фильтры первой промежуточной частоты.

Приемник WFM сделан на RDA5802N, ну не могут китайцы не впихнуть его в радиостанцию и все тут. По их мнению, охранники, туристы и прочие граждане совершенно не могут без него обойтись.

Теплоотвод транзистора выходного каскада. Если кто не понял, на плату припаяна прямоугольная латунная болванка, обеспечивающая тепловой контакт с шасси через силиконовую теплопроводящую прокладку. Интересное решение.

В целом, монтаж выполнен хорошо, хотя и с небольшими огрехами, но в целом придраться особенно не к чему.

Тестирование

Проверим соответствие всех параметров радиостанции заявленным и даже немного больше. Ниже я буду писать  параметры, измеренные в результате тестирования, а не обозначенные в инструкции. Радиостанция полностью раскрыта по частоте и по мощности, поэтому данные из инструкции будут отличаться от фактических.

Поскольку рация у нас заявлена как безлицензионная, то тестирование будем проводить в серединах обозначенных диапазона, а именно LPD (433.925 МГц) и PMR (446.045 МГц). Для тестирования  и исследования основных параметров приемника и передатчика использовался сервисный монитор Rohde&Schwarz CMS 52.

Для измерения потребляемого тока радиостанция запитывалась от лабораторного блока питания Atten PPS3005S, а измерения проводились при помощи стационарного мультиметра Vichy VC8145. Также при измерениях использовалось другое вспомогательное оборудование.

Общие
Диапазон частот (МГц): 400.000 – 479.995
Напряжение питания (В): 7,4 (Литий-ионная аккумуляторная батарея)
Импеданс антенны (Ом): 50
Шаг сетки частот (кГц): 5/6.25/10/12.5/25
Стабильность частоты: +/- 2 ppm.
Емкость аккумуляторной батареи:

Передатчик
Выходная мощность измерялась на полностью заряженном штатном аккумуляторе.
Выходная мощность (Вт):

LPD (433.925) – LO: 0,57
LPD (433.925) – M: 2,3
LPD (433.925) – HI: 5,6

PMR (446.045) – LO: 0,59
PMR (446.045) – M: 2,5
PMR (446.045) – HI: 5.5

Потребляемый ток (мА):
Режим приема, шумоподавитель включен: 27
Режим приема, шумоподавитель выключен, радиостанция принимает сигнал: 250
Подсветка (мА): 40
Режим передачи (А):

LPD (433.925) – LO: 0,36
LPD (433.925) – M: 0,7
LPD (433.925) – HI: 1,54

PMR (446.045) – LO: 0,38
PMR (446.045) – M: 0,75
PMR (446.045) – HI: 1,52

Максимальная девиация частоты (кГц): Wide – 3,8; Narrow – 1,9
Подавление внеполосных излучений (2 гармоника): -46дБ.

Приемник
Чувствительность (мкВ при SINAD 12дБ): 0,14
Искажения (-73дБм): 1,1%
SINAD: (-73дБм): 39 дБ.

На мой взгляд, это хорошие показатели.

Другие параметры (КНИ, отклонение АЧХ, избирательность и пр.) производителем не регламентированы, но если у кого-то будут вопросы по избирательности и другим параметрам, пишите в комментариях, смогу провести и эти измерения.

Опыт эксплуатации и итоги

Я тестировал эту радиостанцию примерно две недели, и могу сказать, что она мне понравилась. Все-таки заимствование идей у других именитых производителей, это правильный шаг, бери лучшее и делай это доступным. Очень порадовал чувствительный приемник, достаточно удобное управление. С программированием никаких проблем не возникло вообще, чего не скажешь о других брендах. Несколько раздражало то, что при входе в меню, оказываешься не там где остановился прошлый раз, а на первом пункте. Влагозащиту проверять целенаправленно не стал, а под дождь АРГУТ А-54  как-то пока не попал, но мне хватило одной разборки для того чтобы понять, что влагозащита работает.

Еще один момент, на который стоило бы обратить внимание, так, это то, что на фотографии радиостанция выглядит хуже, чем в реальности, и на мой взгляд, представление о продукте несколько искажается. Но стоит взять радиостанцию в руки, сразу приходит понимание, что перед тобой не очередная балалайка из поднебесной, а вполне серьезная вещь. Конечно, представление о хорошей технике и ценах на нее у всех разное, но на мой взгляд, АРГУТ А-54 своих денег стоит, чего, опять же нельзя сказать о других брендах. В любом случае, я остался рацией очень доволен, и рад, что этот экземпляр останется у меня для дальнейшей эксплуатации и изучения.
