Назначение и область применения

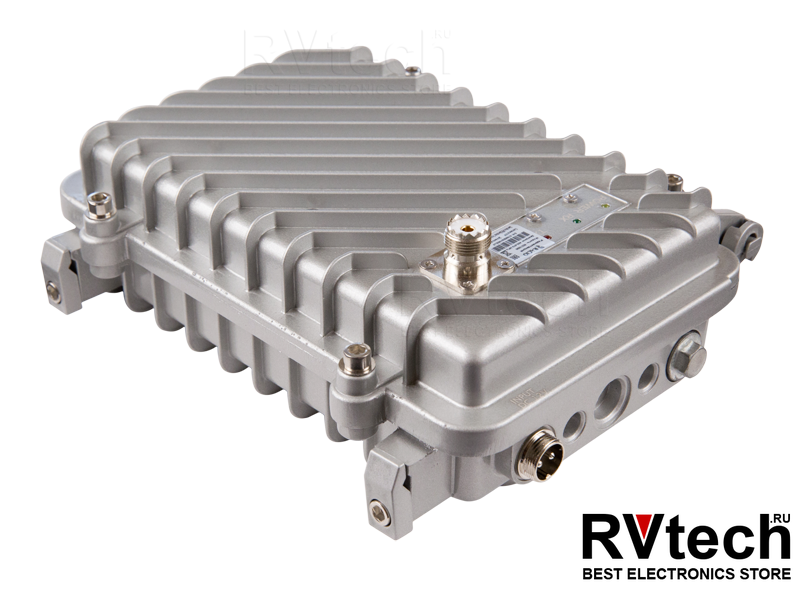

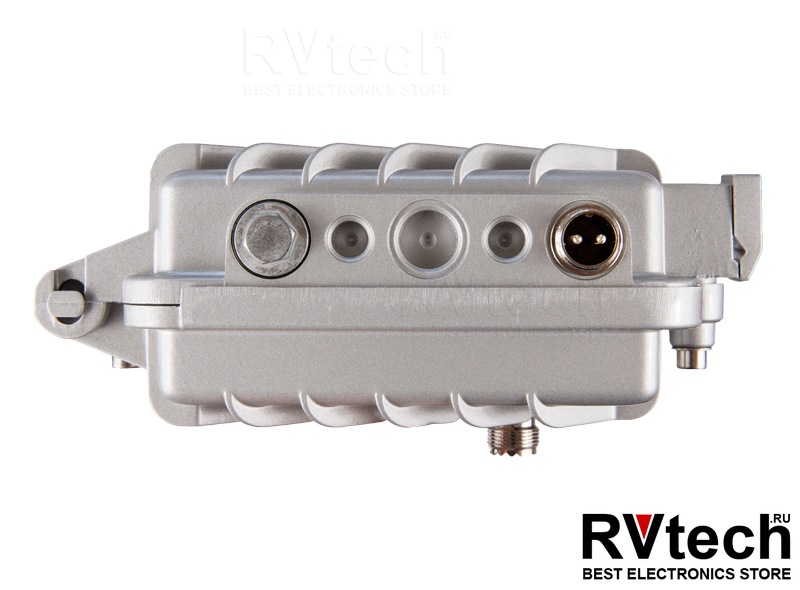

Ретранслятор Racio RD1000 предназначен для увеличения дальности и улучшения качества связи портативных и автомобильных радиостанций, работающих в диапазоне UHF 400–470 МГц. Устройство используется для организации устойчивого радиопокрытия на промышленных предприятиях, логистических комплексах, строительных площадках и в административных зданиях Новосибирска. Применение ретранслятора особенно актуально там, где требуется стабильная связь между несколькими корпусами, этажами или удалёнными зонами.​

Общие технические характеристики

Racio RD1000 работает в диапазоне частот 400–470 МГц, что обеспечивает совместимость с большинством профессиональных UHF‑радиостанций. Ретранслятор поддерживает до 16 каналов, что позволяет реализовать несколько групп связи и сценариев работы. В качестве антенного интерфейса используется разъём UHF‑гнездо (SO‑239), что упрощает подбор базовых и дипольных антенн.​

Номинальное напряжение питания составляет ±12 В, что даёт возможность использовать как сетевые, так и резервные источники питания. Габаритные размеры корпуса – 200×85×240 мм, масса – около 2000 г, что обеспечивает удобство настенного или полочного монтажа.​

Приёмник

Приёмник ретранслятора характеризуется чувствительностью не хуже 0,25 мкВ, что обеспечивает уверенный приём слабых сигналов от портативных раций на границе зоны покрытия. Стабильность частоты составляет ±3 ppm, что важно при работе на фиксированных частотах и в многоканальных системах. Интермодуляционная избирательность на уровне не менее 65 дБ снижает влияние сильных соседних сигналов и перегрузки по эфиру.​

Побочные отклонения не менее 65 дБ дополнительно повышают помехоустойчивость системы при эксплуатации на нагруженных радиочастотных участках.​

Передатчик

Максимальная выходная мощность передатчика Racio RD1000 составляет 10 Вт, чего достаточно для организации устойчивого покрытия внутри здания или на локальном объекте. В качестве модуляции используется частотная модуляция (FM), тип излучения – 16KOF3E и 11KOF3E, что соответствует профессиональным аналоговым системам связи. Стабильность частоты передатчика также составляет 3 ppm, что обеспечивает точное удержание рабочей частоты.​

Уровень паразитных излучений не превышает −70 дБ, что соответствует требованиям по электромагнитной совместимости и снижает риск взаимных помех. Уровень FM‑шумов и искажений не выше −40 дБ, а максимальное отклонение частоты не превышает ±5 кГц, что благоприятно сказывается на разборчивости речи.​

Аксессуары и внешнее оборудование

Для Racio RD1000 предусмотрен широкий набор фирменных антенн и ВЧ‑компонентов, позволяющих оптимизировать систему под конкретный объект. В линейку входят базовые антенны Racio Antenna RU100U и RU110U, дипольные антенны RH400, RH430 и D1 UHF для различных вариантов монтажа. Для защиты оборудования от грозовых перенапряжений могут использоваться грозоразрядники Racio Antenna RC2500N и RC2500U.​

Для подключения ретранслятора к антеннам предлагаются коаксиальные кабели Racio Antenna RG‑213 C/U, RF‑400, 8D‑FB CCA PVC и 10D‑FB PE, а также ВЧ‑разъёмы и переходники N‑112B и NU‑312. Такой набор компонентов позволяет построить надёжную линию от ретранслятора до базовой антенны с учётом длины трассы и требований по потерям сигнала.​

Приобретение ретранслятора Racio RD1000 в Новосибирске

Купить ретранслятор Racio RD1000, а также базовые и дипольные антенны, грозоразрядники, ВЧ‑кабели и разъёмы вы можете в специализированном магазине RVtech.ru в Новосибирске. Специалисты RVtech.ru помогут подобрать оптимальную конфигурацию оборудования под особенности вашего объекта, рассчитать длину и тип кабеля, выбрать антенну по высоте и диаграмме направленности. Для корпоративных клиентов доступны поставки комплектов оборудования, консультации по проектированию систем радиосвязи с ретрансляторами и дальнейшее техническое сопровождение.
